一、傳熱現象基礎理論

熱傳導是能量以熱能形式在存在溫差的物體或系統間傳遞的物理現象。其研究范疇涵蓋熱能的生成、轉換及交換過程，構成工程熱力學分析的核心基礎。

二、傳熱機制分類

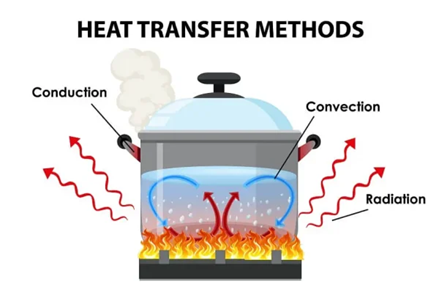

如圖1所示，熱傳遞主要依賴以下三種基本模式：

圖1  熱傳遞機制分類示意圖

1.1 熱傳導（Conduction）

· 機理：通過直接接觸的分子或晶格振動傳遞能量。高溫區域分子振動劇烈，通過碰撞將能量傳遞至低溫區域，直至系統達到熱平衡。

· 特點：金屬等致密材料導熱系數高（如銅：385 W/m·K），非晶態材料導熱性低（如木材：0.1 W/m·K）。

· 實例：熨斗與衣物接觸傳熱、手握冰塊融化過程。

1.2 熱對流（Convection）

· 機理：流體與固體表面接觸時，通過流體宏觀運動傳遞熱量。

· 分類：自然對流（密度差驅動）與強制對流（外力驅動）。

· 應用：發動機冷卻系統、電子設備風冷散熱。

1.3 熱輻射（Radiation）

· 機理：電磁波形式傳遞能量，無需介質參與。

· 定律：遵循斯特藩-玻爾茲曼定律（q=εσT4q=εσT4）。

· 實例：焊接過程中的電弧輻射、太陽熱能傳遞。

三、熱傳遞速率影響因素

傳熱效率由以下參數共同決定：

· 溫度梯度（ΔT）：溫差越大，熱流密度越高。

· 材料屬性：導熱系數（λ）、比熱容（CpCp）、密度（ρ）。

· 幾何特征：有效接觸面積（A）、傳熱路徑長度（L）。

· 邊界條件：對流換熱系數（h）、輻射發射率（ε）。

四、傳熱分析的工程應用

2.1 鑄造工藝優化

通過液態金屬凝固過程的熱-流耦合模擬（如圖2），可預測縮孔、氣孔缺陷，優化澆注系統設計。

圖2  高溫液態金屬

2.2 焊接殘余應力控制

多物理場分析揭示焊接熱循環（如圖3）對熔池形貌的影響，結合熱應力公式：

σ=EαΔTσ=EαΔT

（E：彈性模量，α：熱膨脹系數）
指導工藝參數選擇以降低變形風險。

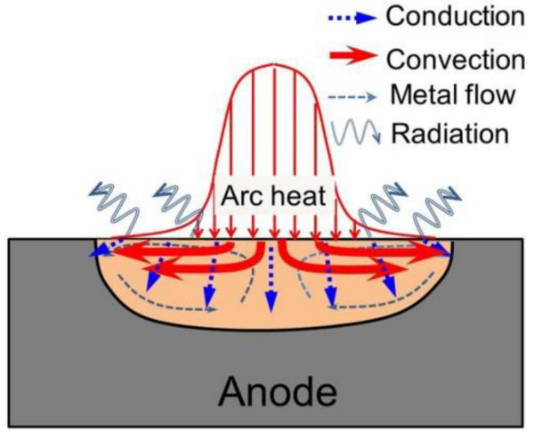

圖3  焊接過程中的熱傳導機制

2.3 電池熱管理設計

電化學-熱耦合模型實現溫度場均衡控制，避免局部過熱引發熱失控。

2.4 電子設備散熱優化

通過芯片級傳熱仿真，優化散熱器拓撲結構，確保結溫低于安全閾值。

2.5 發動機熱負荷分析

冷卻系統對流換熱模擬指導流道布局，提升燃油效率10%-15%。

五、Abaqus熱分析模塊解析

3.1 分析類型選擇

· 瞬態分析：考慮熱容效應，適用于動態過程（如淬火冷卻）。

· 穩態分析：求解長時間尺度下的溫度場穩態解（如管道保溫設計）。

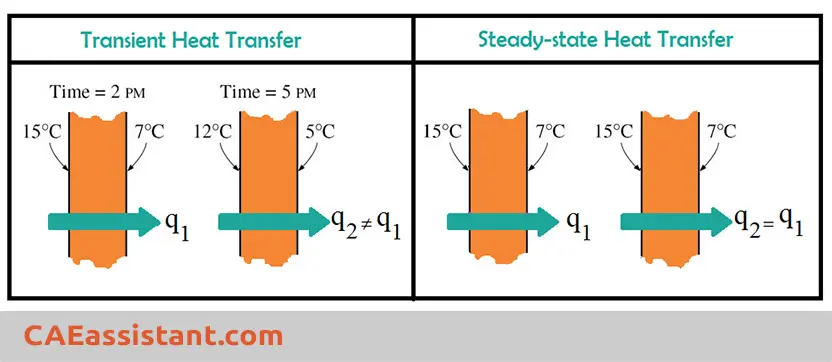

圖4瞬態與穩態溫度場對比

3.2 耦合方式對比

六、熱分析實施流程示例

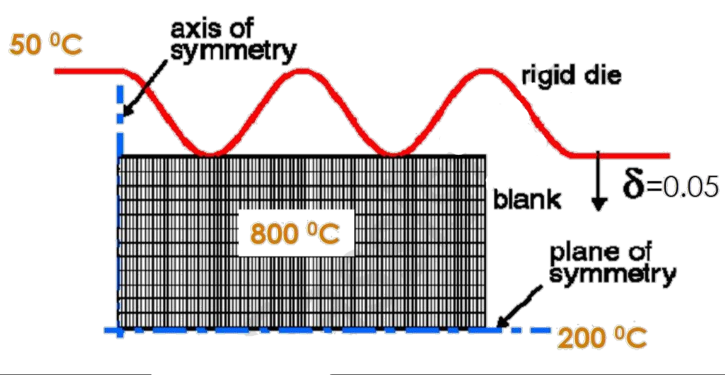

以圓柱體熱鍛成形模擬為例：

1. 初始條件：坯料800°C，模具50°C

2. 邊界設定：接觸熱阻、環境對流

3. 求解器選擇：Abaqus/Explicit動態顯式算法

4. 后處理：提取溫度梯度場與等效熱應力云圖

圖5 圓柱體熱鍛成形

七、Abaqus的最佳實踐落地
