航空航天領域?qū)Σ牧系囊髽O為嚴苛,材料需能承受噴氣發動機、航天器再入大氣層等關鍵應用中的高溫環境。達索系統旗下的 SIMULIA 品牌,尤其 Abaqus 軟件,為預測材料在這類極端條件下的性能提供了先進模擬工具。本文將探討 SIMULIA 的材料模擬技術如何助力高性能航空航天材料開發,重點分析其應對高溫環境的能力。
1. 極端高溫環境下的材料行為預測
核心挑戰:
航空航天材料必須承受極端高溫環境,例如火箭發動機燃?xì)鉁囟瘸^3000°C,彈道導彈再入大氣層時表面溫度可達上萬攝氏度。此外,材料還需面對高速氣流沖刷和粒子侵蝕等復雜工況,因此需要具備高熔點、抗氧化性、抗蠕變性和組織穩定性。
Abaqus技術應用:
· 熱-結構耦合分析:通過多物理場耦合模擬,Abaqus能夠準確預測高溫載荷下的熱應力分布,從而評估材料的變形與失效情況。例如,通過模擬碳化硅陶瓷在航空發動機熱端部件的熱疲勞壽命,為材料設計提供重要參考。
· 燒蝕材料建模:利用用戶自定義材料模型(UMAT),Abaqus可以模擬材料在高溫下的熔解、升華和分解過程,為耐燒蝕材料(如導彈鼻錐)的設計提供支持。
· 非線性材料模型:Abaqus支持對高溫合金的蠕變、熱疲勞及各向異性行為進行模擬,能夠有效評估材料在長期高溫環境下的結構穩定性。

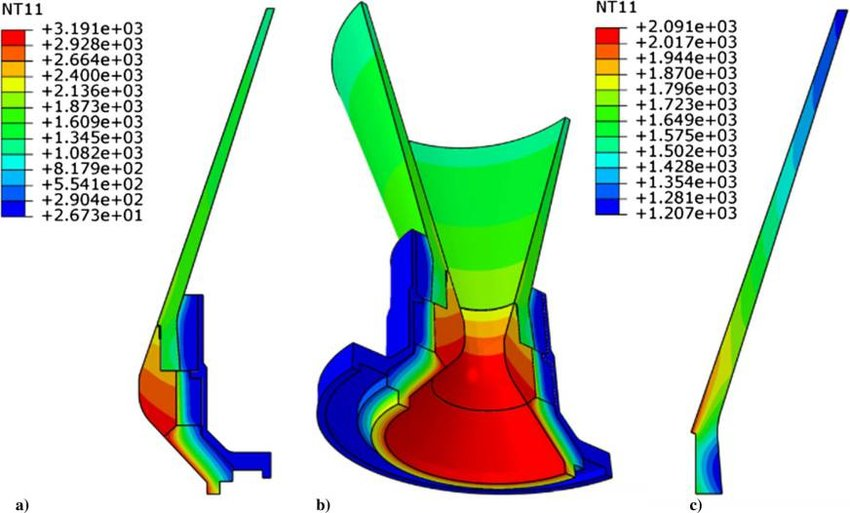

圖1:高溫燃?xì)鉀_刷下火箭發動機噴管的熱應力云圖。
2. AI驅動的材料參數自動校準
技術突破:
達索Abaqus結合AI算法和實驗數據,實現了材料參數的快速校準,有效解決了傳統試錯法效率低下的問題。
技術流程:

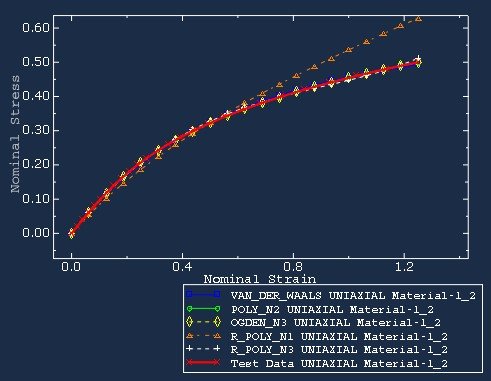

1. 實驗數據輸入:將應力-應變曲線、彈性模量等實驗數據(如碳化硅陶瓷的高溫力學測試數據)導入Abaqus。
2. AI優化算法:利用機器學習算法(如遺傳算法),自動調整材料模型參數(如塑性硬化曲線、損傷準則),使仿真結果與實驗數據高度匹配。
3. 自動化腳本:通過Python腳本調用Abaqus API,實現參數優化的全流程自動化操作。
圖2:AI校準流程與Abaqus集成示意圖
3. 復合材料多尺度建模與失效分析
應用場景:
航空航天領域廣泛使用碳纖維/環氧樹脂、陶瓷基復合材料(CMC)等輕質高強材料,需要準確預測其分層、纖維斷裂等失效模式。
Abaqus解決方案:

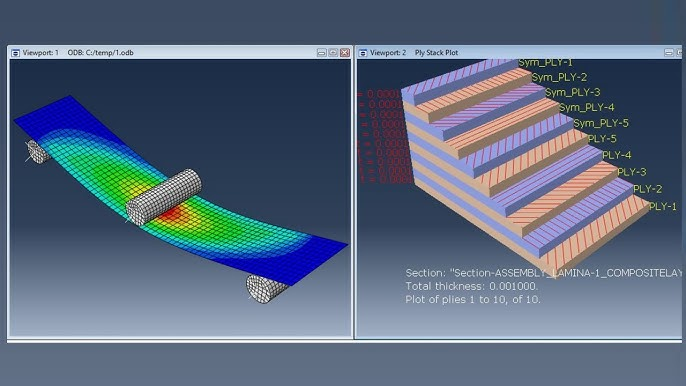

· 層合板理論:通過殼單元定義每層材料的鋪設角度與厚度,模擬復合材料機翼的剛度與強度。
· 失效準則:采用Hashin準則分析纖維拉伸/壓縮失效、基體開裂等模式。
· 漸進損傷分析:逐步降低受損單元的剛度,模擬復合材料在循環載荷下的損傷累積過程。
圖3:復合材料機翼的漸進損傷仿真
4. 低溫環境下的材料脆化與密封性能評估
極端低溫挑戰:
液氫/液氧推進劑(沸點分別為-253°C和-183°C)會導致材料脆化,因此需要選擇抗低溫脆化的合金(如鈦合金)或高分子密封材料。
Abaqus分析能力:
· 低溫材料模型:定義低溫下金屬的彈性模量變化以及高分子材料的玻璃化轉變行為。
· 接觸非線性分析:模擬密封件在超低溫下的接觸壓力分布,評估密封性能。
· 斷裂力學:計算低溫下裂紋擴展的臨界應力強度因子(K_IC)。
圖4:液氫儲罐密封結構的低溫接觸壓力分析
5. 多物理場耦合優化冷卻系統設計
典型應用:
航空發動機葉片需要通過氣動冷卻孔降低表面溫度,以避免高溫失效。
Abaqus功能實現:

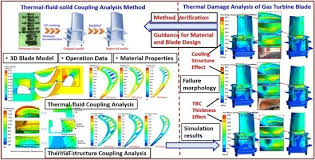

· 流-熱-固耦合:模擬冷卻氣體流動、熱傳導及葉片結構變形的耦合效應。
· 拓?fù)鋬?yōu)化:基于靈敏度分析優化冷卻通道的形狀,平衡冷卻效率與結構強度。
· 瞬態熱分析:預測發動機啟動/停機過程中葉片的熱沖擊響應。
圖5:渦輪葉片冷卻通道的流-熱耦合仿真
總結
達索Abaqus憑借高精度有限元分析、AI驅動的參數校準、多尺度建模以及多物理場耦合技術,全面應對航空航天材料在極端高溫、低溫、高速沖刷等條件下的性能預測與優化需求。其仿真能力貫穿從材料本構關系定義到結構失效分析的全鏈條,顯著加速了新型高性能材料的研發進程。
