汽車外觀設計是汽車產品開發中至關重要的一環,它不僅關乎車輛的視覺吸引力,更直接影響品牌形象和市場競爭力。然而,傳統汽車外觀設計流程中存在諸多痛點,導致效率低下、成本高昂,甚至影響最終產品的質量。達索系統3DEXPERIENCE平臺上的CATIA解決方案,憑借其強大的曲面設計能力,能夠有效解決這些痛點,顯著提升汽車外觀設計效率和質量。
汽車外觀設計的痛點
1. 概念到實物轉化效率低:
? 草圖到三維模型的鴻溝: 設計師通常從手繪草圖開始,但將草圖精確轉化為三維模型耗時耗力,且容易丟失設計細節和比例。
? 反復修改與溝通: 設計過程中,各部門(設計、工程、制造)之間需要頻繁溝通和修改,迭代周期長,修改成本高。
? 物理模型制作成本高昂: 為了驗證設計,需要制作油泥模型甚至全尺寸原型車,成本高昂,且修改不便。
2. 曲面質量與精度難以保證:
? 復雜曲面構建困難: 汽車外觀通常包含大量復雜自由曲面,傳統CAD工具在構建和控制這些曲面時面臨挑戰,容易出現“光順性差”、“面與面不連續”等問題。
? A級曲面要求嚴苛: 汽車外形尤其是車身覆蓋件,對曲面光順性、反射質量、間隙和段差等A級曲面要求極高,傳統方法難以一次性達到高標準。
? 制造可行性考量滯后: 設計階段往往較少考慮制造工藝(如沖壓、注塑)對曲面的影響,導致后期工程修改量大。
3. 協同設計與數據管理挑戰
多專業協同效率低下: 外觀設計涉及造型師、工程師、CMF(顏色、材料、表面處理)設計師等多個專業,傳統工具難以實現高效協同。
數據孤島與版本管理混亂: 不同軟件、不同部門之間的數據格式不統一,版本管理混亂,容易出現數據丟失或信息不一致的問題。
設計變更追溯困難: 設計變更頻繁,但缺乏有效的追溯機制,難以清晰了解每個設計決策的來龍去脈。
3DEXPERIENCE CATIA 在曲面造型方面的能力如何解決痛點
達索3DEXPERIENCE平臺上的CATIA,特別是其專為曲面設計和造型而優化的模塊(如Imagine & Shape, Generative Shape Design, Surface Design & Styling),能夠從根本上解決上述痛點:
1. 概念設計與快速迭代:

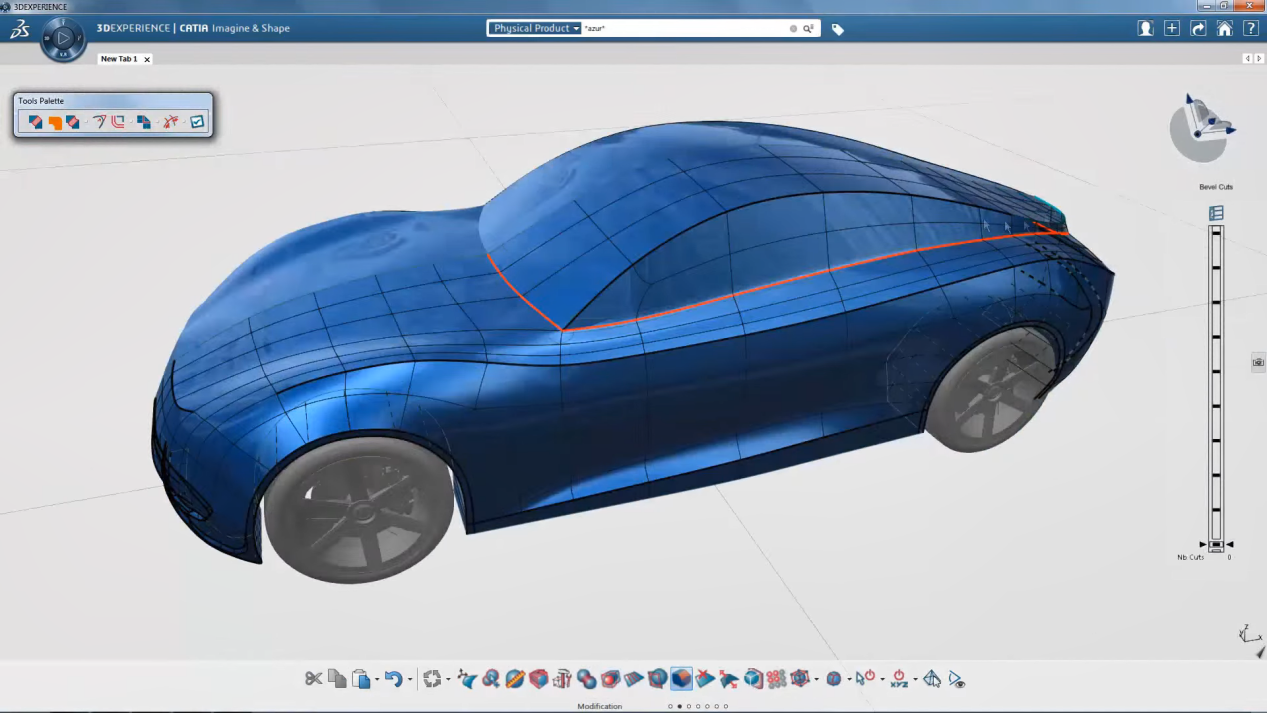

? Imagine & Shape: 該模塊提供直觀的自由曲面建模工具,設計師可以直接在三維空間中“雕刻”模型,無需復雜指令,更接近手繪草圖的直觀感受。它支持細分曲面建模(Subdivision Surfacing),可以快速創建流暢、自然的外觀造型,并實時調整。這大大縮短了從概念到初步三維模型的時間。
? 實時可視化與渲染: CATIA集成的渲染功能可以幫助設計師實時預覽設計效果,包括材質、燈光等,從而在早期階段發現并解決問題,減少物理原型制作的需求。
2. 高精度A級曲面設計:
? Class-A Expert: Class-A Expert是CATIA強大的參數化曲面建模模塊,它提供豐富而靈活的曲面創建和編輯工具,支持復雜的幾何體創建,如多段線、樣條曲線、Nurbs曲面等。通過精確控制G2、G3甚至G4連續性,GSD能夠確保曲面之間的高度光順和精確連接,滿足A級曲面要求。
? 曲面分析工具: CATIA提供多種專業的曲面分析工具,如斑馬紋分析(Zebra Stripes)、曲率分析(Curvature Analysis)、光順性分析(Highlight Lines)等,幫助設計師直觀地評估曲面質量,識別并修正瑕疵。
? 混合建模: CATIA支持實體、曲面和線框混合建模,設計師可以在一個環境中處理所有幾何類型,確保數據的一致性和關聯性。
3. 協同設計與數據驅動:
? 3DEXPERIENCE平臺作為單一數據源: CATIA作為3DEXPERIENCE平臺的一部分,所有設計數據都存儲在統一的云端平臺上,形成“單一數據源”。這意味著所有團隊成員都在使用最新、最準確的數據,避免了數據孤島和版本混亂。

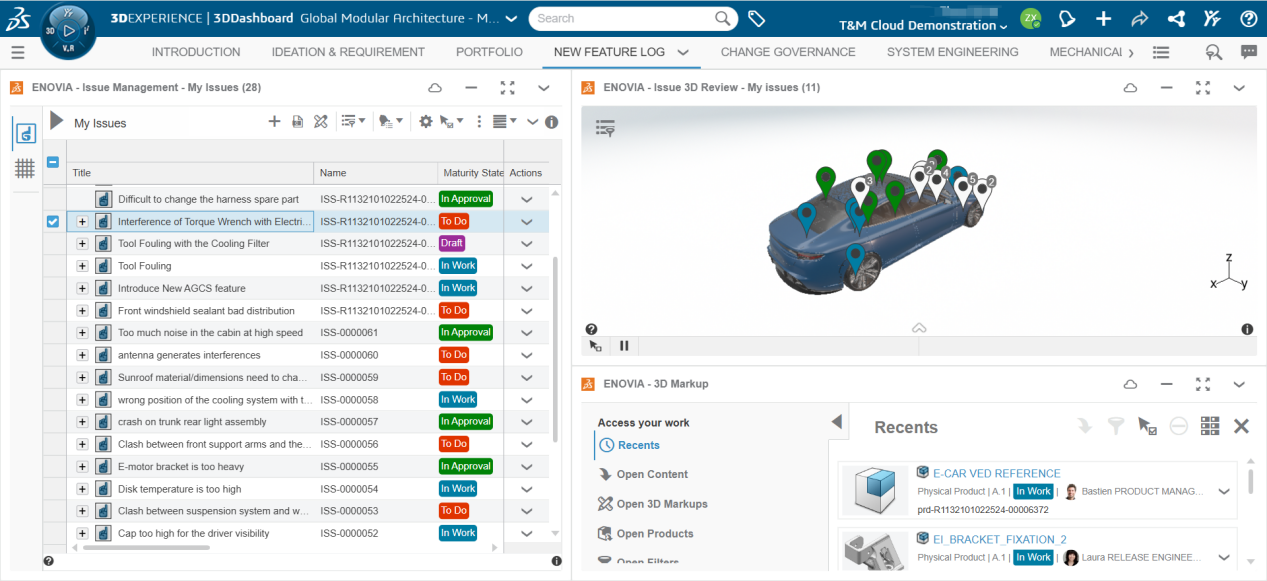

? 實時協同與評論: 平臺支持多人實時協同設計,設計師和工程師可以在同一模型上進行工作,并實時查看彼此的修改。評論和審批流程也可以集成到平臺中,提高溝通效率。
? 設計變更管理與可追溯性: 3DEXPERIENCE平臺提供強大的設計變更管理功能,可以清晰記錄每次修改的歷史、原因和負責人,實現完全可追溯性。
? 工程與制造一體化: CATIA能夠與DELMIA(制造仿真)和SIMULIA(仿真分析)等模塊無縫集成。在設計階段,設計師可以考慮制造工藝的限制(如沖壓模具的脫模斜度、倒角半徑等),并進行仿真分析,提前發現潛在的制造問題,減少后期修改。
案例展示:利用CATIA進行汽車外觀設計提效
以某概念電動汽車外觀設計為例:
1. 概念探索階段:
? 痛點: 傳統草圖到三維模型轉化慢,難以快速嘗試多種設計方案。
? CATIA解決方案: 設計師使用Imagine & Shape模塊,基于幾張手繪草圖,快速在三維空間中“雕刻”出汽車的大體造型。通過拖動控制點,可以直觀地調整車身曲面,嘗試不同的比例和姿態。例如,設計師可以快速調整車頂弧度、車身側面腰線、輪拱造型等,生成多個概念變體。這個過程高度互動,接近數字雕塑,大大縮短了概念模型制作時間。
2. A級曲面細化與優化階段:
? 痛點: 確保車身曲面光順、反射質量高,滿足工程制造要求。

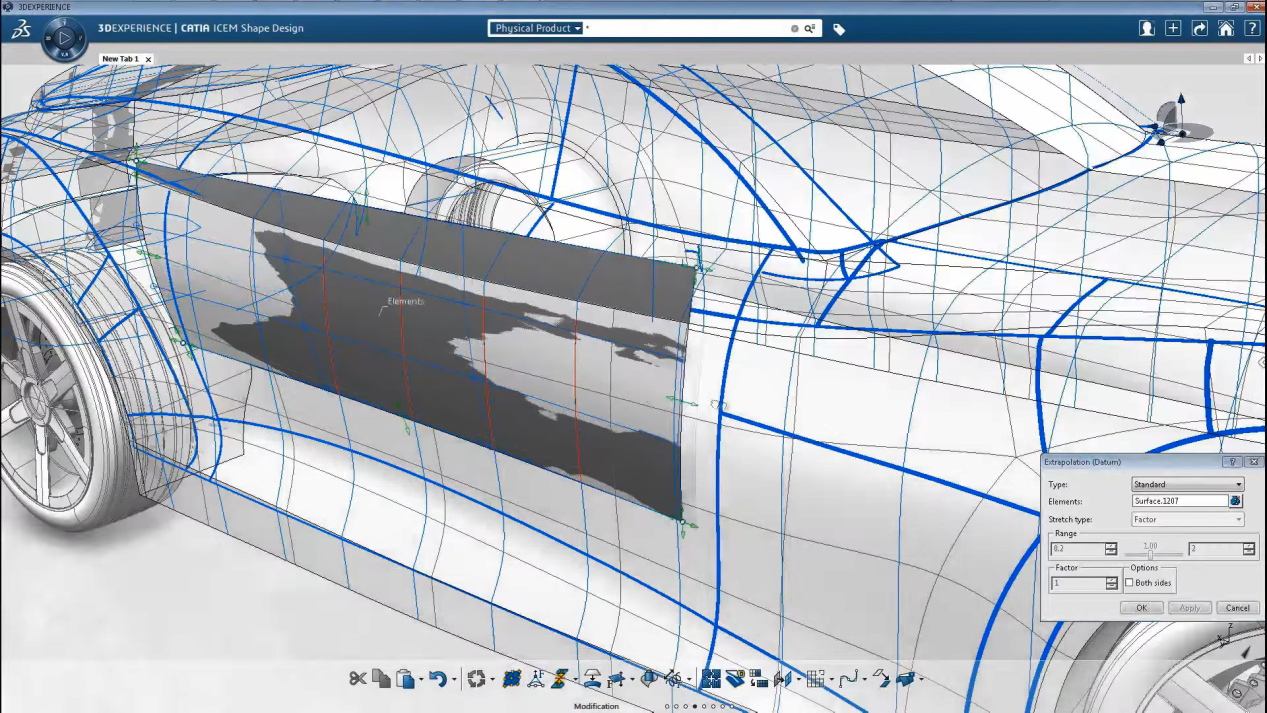

? CATIA解決方案: 將Imagine & Shape的初步模型導入Class-A Expert模塊。設計師利用Class-A Expert的精確曲面工具,對車身各部分進行精細化處理。
l 創建高連續性曲面: 使用多段樣條曲線和Nurbs曲面工具,精確控制曲面間的G2、G3甚至G4連續性,確保車身表面在不同曲面連接處的光順過渡。例如,車門與翼子板、車頂與車窗邊框的連接處,都可以通過精確的G2/G3連續性控制,實現無縫銜接,消除視覺上的瑕疵。
l 曲面分析驗證: 運用斑馬紋分析工具,實時觀察車身表面的反射線是否平滑、連續,是否存在突變或扭曲,及時發現并修正曲面缺陷。通過曲率分析,確保車身曲率變化均勻,避免出現“死角”或過度彎曲。
l 工程兼容性驗證: 在設計過程中,工程師可以同步在平臺上對曲面進行可制造性分析(如沖壓模具的脫模分析),及時反饋問題。例如,如果某個區域的曲率過小,可能導致沖壓困難,設計師可以立即調整曲面,避免后期返工。
3. 協同與發布階段:
? 痛點: 設計師與工程師溝通不暢,數據傳遞效率低。
? CATIA解決方案:
l 實時協同: 設計師在CATIA中完成A級曲面設計后,工程師可以直接在3DEXPERIENCE平臺上訪問模型,進行結構設計、零部件布置等工作。雙方可以同時在模型上添加批注、提出修改意見,實現實時互動和反饋。
l 版本管理與審批: 每次設計迭代都會在平臺上留下版本記錄,設計師和項目經理可以清晰地追溯每個版本的修改內容和審批狀態。例如,當造型師提交最終的A級曲面后,工程部門可以在平臺上進行審批,并直接基于該曲面開始后續的結構設計和仿真。
l 高質量渲染與營銷材料: 利用CATIA的渲染功能,生成高質量的視覺效果圖和動畫,用于內部評審、市場推廣和客戶展示,減少對物理原型的依賴。
總結:
達索3DEXPERIENCE平臺上的CATIA,通過其創新的Imagine & Shape模塊實現概念快速迭代,強大的Class-A Expert保證A級曲面質量,以及3DEXPERIENCE平臺提供的一體化協同環境,徹底解決了汽車外觀設計中從概念到實物轉化效率低、曲面質量難以保證、協同設計困難等痛點。它將設計、工程、制造流程緊密連接,使得汽車外觀設計能夠以更高的效率、更優的質量、更低的成本完成,從而在激烈的市場競爭中占據優勢。
