Abaqus 是一款功能強大的統一有限元分析 (FEA) 軟件套件，廣泛應用于多個行業，用于模擬復雜的現實世界工程問題。它支持對金屬、復合材料、橡膠、混凝土、土壤等材料進行詳細建模，以及熱傳遞和聲學等多物理場現象的分析。其靈活的單元庫和求解器技術使工程師能夠在同一工作流程中連接靜態、動態、熱和耦合分析。波音、空客、NASA 和勞斯萊斯等主要航空航天、國防和汽車公司都依賴 Abaqus 進行設計和驗證。通過虛擬仿真性能，可以減少開發時間和昂貴的物理測試，加快創新并確保安全性和認證。

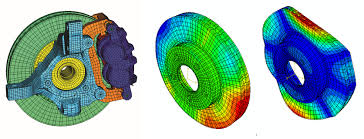

圖1：結構有限元模型

Abaqus 廣泛應用于結構分析問題，其中組件使用詳細的單元網格進行建模。該軟件內置的材料模型涵蓋了從延性鋼到層壓復合材料的所有內容，能夠真實地模擬彎曲、振動、屈曲和斷裂。它在非線性問題方面表現出色，例如大變形金屬成型和復合材料失效。

在行業中，工程師使用 Abaqus/Standard 和 Abaqus/Explicit 來計算靜態載荷下的應力和應變，預測模態形狀和頻率，并模擬瞬態事件（如沖擊或碰撞）。例如，航空航天公司使用 Abaqus 評估復合材料機翼和機身的逐層應力，模擬空氣動力和熱載荷下的分層和裂紋擴展，并預測薄壁結構的屈曲行為。通過 Abaqus 的詳細結構分析，可以在構建昂貴原型之前及早識別弱點，從而加強或減輕設計（通過優化鋪層或拓?fù)浣Y(jié)構）。最終效果是減少開發迭代次數：通過早期發現問題，Abaqus 降低了后期重新設計或認證失敗的風險。

1、航空航天行業用例 在航空航天領域，Abaqus 解決了極端減重和嚴格安全要求等挑戰。典型應用包括：

復合材料結構分析 ：現代飛機大量依賴碳纖維復合材料來減輕重量。Abaqus 可以模擬復合材料的復雜鋪層和失效模式。它能計算逐層應力，預測載荷下的分層，并應用失效準則（如 Tsai-Wu、Hashin 等）來捕捉斷裂。特殊模塊（如 CZone）甚至可以模擬復合能量吸收組件的真實壓碎行為。

氣動結構載荷分析 ：工程師使用 Abaqus 評估機翼、機身面板和航天器上的靜態和動態載荷。例如，可以通過 Abaqus/Explicit 模擬鳥擊或旋翼葉片撞擊，以確保碰撞場景中的結構完整性。疲勞和損傷容限分析用于預測循環載荷（加壓循環、陣風）下的壽命。

熱分析與耦合分析 ：渦輪發動機和航天器會經歷極高的溫度。Abaqus 處理熱傳遞、熱應力和流體-結構相互作用（通過協同仿真或耦合求解器），用于分析發動機葉片、熱防護系統和電子設備外殼。這種多物理場能力使設計師能夠驗證材料和結構是否能在防火測試或再入熱載荷下不熔化或變形。

聲學與振動分析 ：Abaqus 包含聲學求解器，可估算座艙噪音和外部聲音（如起落架噪音），以及用于顫振和振動的結構動力學工具。這有助于滿足噪音認證標準，同時優化結構剛度。

裝配與制造分析 ：詳細的 Abaqus 模型可模擬復合材料鋪層褶皺（以預測皺紋）、固化引起的殘余應力以及裝配夾具的配合。這些制造模擬可防止大型航空結構中的缺陷，并確保零件正確裝配。 常見的航空航天問題包括薄殼意外屈曲、關鍵接頭疲勞開裂和組件熱性能不佳。Abaqus 通過虛擬測試幫助解決這些問題：例如，與其建造一個原型機翼并進行破壞性測試，工程師可以構建一個 Abaqus 機翼模型并模擬加載至失效。波音和其他原始設備制造商（OEM）經常運行這些模擬以補充或替代某些風洞和疲勞測試。該軟件的準確性和可擴展性允許在多核和集群系統上高效求解非常大的模型（數百萬個元素），這對于真實的航空航天結構至關重要。通過在計算機中迭代設計，企業能夠更快滿足認證要求并降低成本。

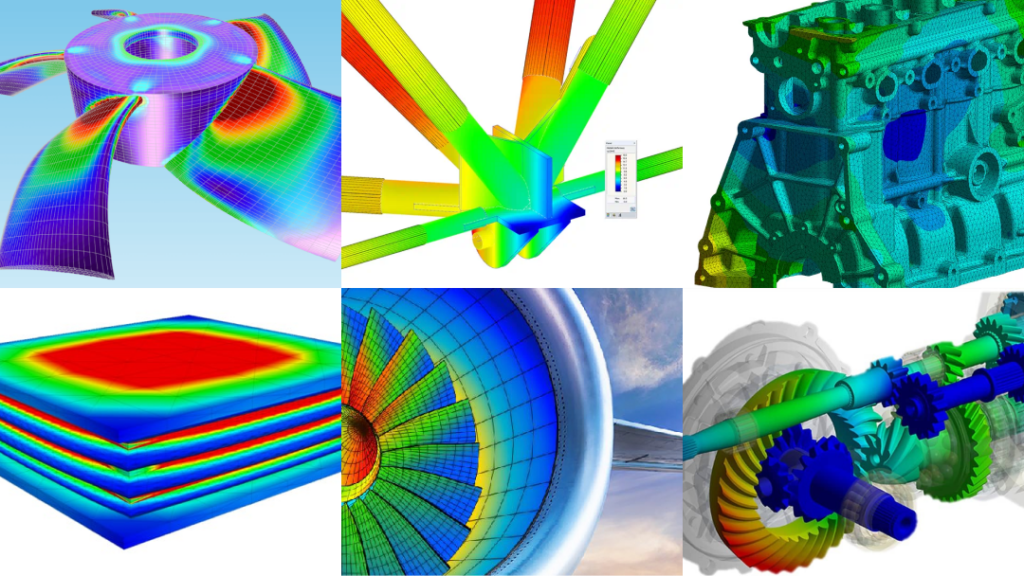

圖2：Abaqus在航天工業的應用

2、汽車行業用例 在汽車制造業中，Abaqus 被廣泛用于車輛安全性、耐久性和性能分析。關鍵應用包括：

耐撞性與乘員安全 ：Abaqus/Explicit 廣泛用于模擬車輛碰撞（正面、側面、后面）及其對車身結構和假人的影響。工程師可以對整個白車身、安全氣囊和安全帶進行建模，以驗證乘客的安全性。寶馬等汽車制造商已將 Abaqus 作為碰撞仿真的標準平臺。使用 Abaqus 中的精確人體假人模型（如 WorldSID），團隊可以在設計過程中進行數十次虛擬碰撞測試。這些虛擬測試比構建和碰撞真實原型更快、更便宜，從而實現更快的設計迭代和更安全的車輛。

耐久性與疲勞分析 ：底盤框架、懸架部件和動力總成外殼在其生命周期內會承受數百萬次載荷循環。Abaqus 幫助預測裂紋將在何處萌生和擴展。疲勞分析工具可估計部件壽命，因此工程師可以加強部件或更換材料以滿足壽命目標而不過度設計。

熱與熱機械分析 ：冷卻系統、制動器和發動機部件需要仔細的熱管理。Abaqus 可以模擬制動器和動力總成中的熱傳遞和熱彈性應力，以確保部件不會過熱。對于電動汽車和混合動力汽車，電池組的熱行為也與結構載荷一起進行分析。

聲學、NVH 與舒適性 ：對車身面板、發動機支架和排氣系統進行建模以預測噪聲、振動和粗糙度（NVH）。Abaqus 幫助隔離導致座艙中嗡嗡聲或轟鳴聲的共振模式。工程師使用聲學求解器優化設計以獲得更安靜的車輛，滿足嚴格的 NVH 標準。

制造與成型分析 ：Abaqus 包含用于鈑金成形和沖壓工藝的專用求解器。汽車供應商可以模擬車身面板的模具成形和塑料注塑成型以避免皺紋、撕裂和回彈問題。通過在 Abaqus 中優化制造工藝，公司可以減少車間中的試錯時間。

材料與輕量化優化 ：為了滿足燃油經濟性和排放目標，汽車制造商經常在 Abaqus 中使用拓?fù)鋬?yōu)化和復合材料仿真。下面的幻燈片（來自 SIMULIA 案例研究）展示了典型的涉及動力總成和結構部件的汽車 FEA 工作流程： 圖2：使用 Abaqus 的汽車 FEA 工作流程示例（動力總成和車身部件）——分析包括接觸（墊圈、螺栓）、非線性熱機械耐久性、NVH（噪聲/振動）等。

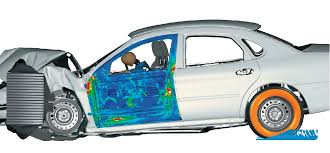

圖3：Abaqus在車輛行業的應用

這一廣泛的應用集反映了 Abaqus 的優勢。實際上，在頂級 OEM 的車輛開發周期中，設計是“以仿真驅動”的：團隊會在早期頻繁運行碰撞、耐久性和 NVH 仿真以優化設計。結果是物理原型在較晚階段才被制造，且碰撞測試車輛數量減少。例如，寶馬使用 Abaqus 進行所有耐撞性仿真顯著提高了預測準確性，從而實現了更輕、更安全的設計。達索指出，SIMULIA（Abaqus）在汽車領域有 30 年的歷史，具有廣泛的非線性材料/接觸功能，以捕捉真實車輛行為。

虛擬測試帶來了巨大的成本和時間節省。達索最近的一份新聞稿指出，使用 Abaqus 進行的虛擬碰撞測試“比使用昂貴原型的物理碰撞測試快得多，費用也低得多”。通過用仿真替代部分真實測試，OEM 可以將開發周期縮短數月。同樣，在排放測試（WLTP）中，監管程序現在允許“用虛擬測試代替物理測試”，而 Abaqus 幫助建立了可信的虛擬測試制度?？傮w而言，仿真縮短了周期并減少了廢料：一項研究表明，Abaqus 使復合材料車輛設計周期加速了 25–30%，并顯著降低了成本。

3、常見問題與仿真解決方案 航空航天和汽車工程都面臨類似的挑戰：

設計復雜性與認證 ：新的節能設計（復合材料機翼、輕量級底盤）推動了材料行為的邊界。沒有仿真，工程師必須制作許多物理原型。Abaqus 允許他們快速測試數百種“假設”場景。例如，在構建昂貴的復合材料測試樣本之前，制造商可以使用帶有 Engenuity CZone 模塊的 Abaqus 預測該復合材料在沖擊下的壓碎行為。據賓利汽車公司稱，此類工具讓他們“對預測耐撞性的信心……相當于我們今天評估鋼結構的信心”。

碰撞與安全 ：確保乘員安全至關重要。物理碰撞測試會摧毀車輛且費用高昂，因此用虛擬測試替代是一個巨大的勝利。Abaqus 可以使用包含車輛和假人的詳細模型模擬高速碰撞。在側撞分析中，工程師現在使用 Abaqus 的 WorldSID 假人模型在設計期間執行數十次精確的仿真。每次模擬都會揭示應力集中和潛在傷害，指導改進。結果是更安全的車輛以更低的成本開發——一項分析得出結論，使用 Abaqus 設計的復合材料保險杠盒可以“在初始制造和維修成本更低的情況下提高安全性”。

 熱應力與材料失效 ：發動機、制動器和電子設備可能會過熱或冷卻過快，導致熱應力。Abaqus 的熱傳遞和熱應力求解器幫助識別熱點和變形。對于渦輪葉片，3DEXPERIENCE 平臺上的耦合 CFD/FEA 可以優化冷卻通道，減少物理發動機測試的需求。在汽車行業，Abaqus 分析剎車盤加熱可防止反復停車后出現意外裂縫或翹曲。

振動與噪音 ：機翼的氣動彈性顫振或汽車的 NVH 問題通常在測試后期才會顯現。Abaqus 的模態和調和分析讓工程師能夠及早發現這些問題。通過模擬振動和聲學，公司可以最大限度地減少代價高昂的后期修復。例如，在航空航天領域推進數字噪聲認證意味著依靠 Abaqus 在構建原型之前模擬整體飛機噪聲。

結構優化 ：兩個領域都力求在滿足強度要求的同時盡可能減輕部件重量。Abaqus 集成了拓?fù)鋬?yōu)化工具，建議去除材料的位置。在汽車底盤設計中，這些工具可以幫助減少公斤數而不影響碰撞性能。在航空航天領域，它們優化加強筋和支架以達到最小重量。每一公斤的節省都能降低燃油成本和排放，從而在整個車輛或飛機生命周期內帶來投資回報。 效率提升與成本降低 通過利用 Abaqus 仿真，公司可以獲得顯著的效率和成本效益。虛擬測試減少了所需物理原型和物理測試的數量。達索報告稱，在設計早期使用 Abaqus “有助于縮短開發時間，降低物理測試成本，并降低無法滿足認證要求的風險”。在實際操作中，一次高保真度的 Abaqus 仿真可以替代數十次傳統測試。例如，在模型上運行一百次不同的碰撞仿真可以確定最安全的設計，而無需實際碰撞車輛。

圖4：物理碰撞測試（卡車撞擊障礙物）

——Abaqus 允許類似的安全案例在虛擬環境中研究。虛擬碰撞測試“比破壞性的真實測試快得多，費用也低得多”。

總之，Abaqus 使移動行業能夠?qū)崿F(xiàn)“以仿真驅動的設計工作流程”，推動發現、創新和優化。多學科有限元分析讓工程師能夠在項目早期虛擬探索權衡（重量 vs 強度，成本 vs 安全）。這導致了更快的產品開發，并首次嘗試就滿足安全和性能目標的可能性更高。通過在屏幕上發現問題而不是在測試實驗室中，Abaqus 幫助航空航天和汽車公司更快、更便宜地將更好的設計推向市場。
