引言

在當今高速發展的電子設計領域，電磁仿真軟件扮演著不可或缺的關鍵角色。它如同工程師的“虛擬實驗室”，允許在產品投入物理制造前，對電磁場行為進行精確的模擬與分析。這不僅能顯著優化產品性能，更能有效控制研發成本、縮短上市周期，是現代電子工程創新的重要引擎。本報告將深入探討幾款主流電磁仿真工具，從精度、速度、復雜模型處理能力及易用性等維度進行對比，并著重剖析CST Studio Suite的獨特優勢、面臨的挑戰及未來發展方向。

主流電磁仿真軟件概覽

電磁仿真軟件市場百花齊放，各有專長。其中，CST Studio Suite（達索系統SIMULIA旗下）是一款高性能的3D電磁分析軟件包，以其覆蓋從靜態到光學的寬廣頻譜和多樣的求解器技術（如時域有限積分法FIT、頻域有限元法FEM等）而著稱，尤其適合寬帶應用分析。

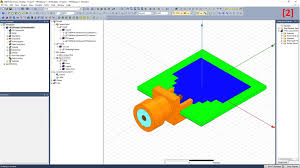

圖1 CST電磁模塊仿真

另一大主流軟件是Ansys HFSS，它基于有限元法（FEM），在高頻電子產品設計（如天線、射頻組件、高速互連等）領域具有極高聲譽,是行業內的標桿之一。

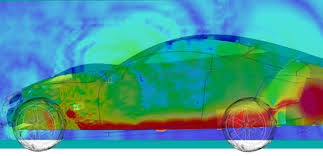

圖2 Ansys HFSS電磁仿真

此外，Sonnet Suites專注于三維平面電路的仿真，采用矩量法（MoM），在MMIC、RFIC、PCB信號完整性等領域表現突出。Altair FEKO同樣基于矩量法，擅長處理復雜形狀和電大尺寸物體的電磁散射與輻射問題。其他如基于FDTD的XFdtd等軟件，則在特定時域分析場景下具備優勢。國內也正積極發展自主的電磁仿真軟件。

圖3 Sonnet Suite三維平面電路仿真

電磁仿真軟件多維度對比分析

· 精度考量:

o CST憑借其混合求解器技術，在廣泛應用中能提供高精度結果，尤其處理電大尺寸問題時表現穩健。但有反饋指出，其在處理某些極小尺寸、特定圓形或高Q值諧振結構時，精度可能需特別關注，計算時間也可能偏長。

o HFSS的FEM方法對曲面擬合良好，高頻精度備受認可。然而，其網格剖分有時較為復雜，且求解大規模問題時對內存等計算資源的需求極為龐大。

o Sonnet在適用的平面結構仿真中精度極高。FEKO則在處理復雜三維散射體方面有獨到之處。

· 計算速度:

o CST的時域求解器在寬帶仿真中通常具備速度優勢，一次仿真即可獲得寬頻結果。同時，它提供多種硬件加速選項（多核CPU、GPU、集群計算），能顯著縮短復雜模型的計算時間。

o HFSS普遍被認為計算速度相對較慢，尤其對硬件配置（特別是內存）要求嚴苛，處理電大尺寸、超寬帶問題時面臨算力瓶頸。

· 復雜模型處理:

o CST和HFSS都能處理幾何形狀極為復雜的模型。但CST在處理超大型陣列的S參數時，結果可能需要與HFSS對比驗證。HFSS處理復雜模型的主要瓶頸在于其巨大的內存消耗。

o Sonnet則主要適用于層狀平面結構，不適合任意復雜三維物體。

· 易用性與學習曲線:

o CST的用戶界面通常被認為更現代化、直觀，學習曲線相對平緩。其內置的豐富庫資源也簡化了設計流程。

o HFSS功能強大，但設置選項繁多，對初學者可能不夠友好，學習周期相對較長。

· 成本與平臺:

o 這些軟件均為商業軟件，授權費用高昂。CST和HFSS作為旗艦產品，成本不菲。它們主要支持Windows平臺，部分提供Linux版本。

CST Studio Suite的突出優勢

CST的核心競爭力在于其全面的仿真能力和高度的集成性。

1. 全頻譜覆蓋與混合求解器: 它提供一套完整的求解器，覆蓋從低頻到高頻乃至光學的廣闊電磁頻譜，并能在統一環境下靈活調用時域、頻域等多種算法，適應性強。

2. 強大的多物理場集成: CST不僅限于電磁分析，還無縫集成了電路、熱、結構應力等多物理場仿真模塊。這種協同仿真能力使工程師能在一個平臺上全面評估復雜系統中的多重物理效應及其耦合影響。

3. 高效的計算性能: 通過支持最新的硬件加速技術（多核CPU、GPU加速、分布式計算等），CST能夠有效應對日益增長的模型復雜度，縮短仿真周期。

4. 友好的用戶體驗: 相對直觀的界面設計、流程化的操作引導以及豐富的內置模型庫、材料庫和后處理模板，共同提升了工程師的設計效率和使用體驗。

CST Studio Suite的潛在短板與改進方向

盡管優勢顯著，CST也面臨一些挑戰：

1. 計算資源需求: 處理極端復雜或大規模模型時，CST對高性能CPU、大容量內存及顯存仍有較高要求，這可能成為部分用戶的應用限制。

2. 特定場景下的精度權衡: 如前所述，在某些精細結構或高Q諧振分析中，用戶可能需要對CST的精度進行細致驗證。大型陣列的S參數仿真精度亦有提升空間。

3. 通用性與專業性的平衡: 作為一款力求通用的平臺，CST在某些高度專業化的細分領域（如特定的光子學仿真），可能不如那些專注于該領域的軟件功能深入。

改進建議:

為持續提升競爭力，CST可從以下方面努力：持續優化核心算法與網格技術，以提升精度和計算效率；開發更多面向特定應用領域的專業模塊或工作流程；進一步優化軟件架構，降低對硬件資源的依賴；加強與其他工程軟件的協同能力；并提供更完善易懂的文檔與技術支持。

結論

電磁仿真軟件已是現代電子設計不可或缺的基石。CST Studio Suite憑借其寬廣的應用范圍、強大的多物理場集成能力、高效的計算性能和友好的用戶界面，在全球范圍內獲得了廣泛應用，展現出強大的綜合實力。然而，工程師在選擇和使用時，也應充分認識到其對計算資源的需求、在特定情況下的精度特點以及通用性與專業性之間的權衡。展望未來，隨著技術的不斷進步和優化，CST有望繼續引領電磁仿真領域的發展，為工程師應對更復雜的設計挑戰提供更加強大、精準、高效的工具。
