引言
隨著工業設備向數字化和智能化快速發展,電磁兼容性(EMC)設計變得日益重要。EMC 是指設備在其電磁環境中正常工作,同時不對其他設備產生電磁干擾(EMI)的能力。在當今的工業環境中,電子系統的密集部署增加了干擾的風險,使得 EMC 設計成為產品開發中不可或缺的一部分。CST Studio Suite 作為一款強大的電磁場仿真工具,在 EMC 設計中發揮著關鍵作用。它可以幫助工程師在設計階段早期預測和解決 EMC 問題,提高效率和產品質量。
CST Studio Suite 概述
軟件介紹
CST Studio Suite 是一款全面的三維電磁場仿真軟件,廣泛用于分析全頻譜電磁問題——從低頻到高頻,從靜態場到動態場。它集成了各種模塊,涵蓋了全方位的電磁仿真,支持電磁組件和系統的設計、分析和優化。
核心功能模塊
CST Studio Suite 提供了一系列核心功能模塊,以滿足不同的電磁仿真需求:
· 高頻仿真: 用于天線設計、微波設備分析,并利用時域/頻域求解器(FIT、FEM)。
· 低頻仿真: 用于電機、變壓器以及 PCB 上的 EMC 干擾分析。
· 多物理場耦合: 支持電磁-熱耦合、結構-電磁耦合分析。
· 系統級協同設計: 集成 Altium 和 Cadence 等 EDA 工具;支持 5G、物聯網。
· 高級模塊: 包括粒子仿真(PIC)、生物電磁建模。

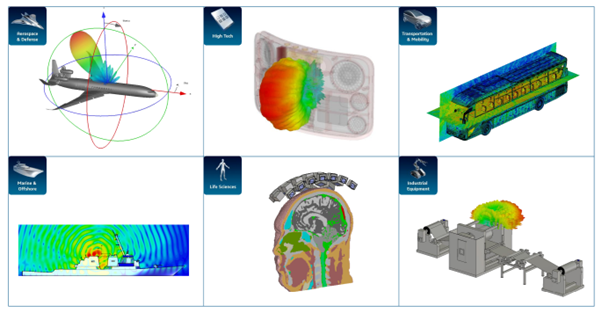

圖 1:CST Studio Suite 功能概述
CST 在 EMC 分析中的優勢
CST Studio Suite 在 EMC 分析方面具有多項優勢:
· 高效的大規模仿真: 通過使用帶 GPU/MPI 加速的時域求解器實現。
· 集成電路與場分析: 支持雙向耦合,用于全面的 EMI/ESD 仿真。
· 電磁場可視化: CST 提供強大的電磁場可視化工具,有助于診斷和理解噪聲源。
· 線束分析: 該軟件可以精確建模和分析線束,這是常見的 EMC 問題源。
· CAD 兼容性: CST 支持各種 CAD 格式,便于從不同平臺無縫導入設計。
· 人體模型: 對于醫療電子應用,CST 包含用于生物 EMC 分析的人體模型。

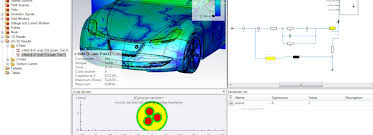

圖 2:CST 中的 EMC 可視化工具
CST 在 EMC 設計中的應用
輻射和傳導干擾分析
CST 可以對輻射和傳導干擾進行詳細分析。這包括仿真輻射方向圖和增益,以及分析傳導發射和抗擾度。典型的工作流程包括建模系統、定義材料、設置仿真、運行分析,然后分析結果。
電磁屏蔽設計
CST 是設計和優化電磁屏蔽解決方案(如外殼或涂層)的寶貴工具。它使工程師能夠評估屏蔽設計的有效性。

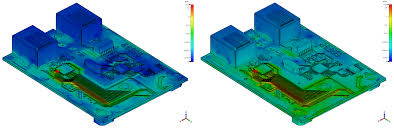

圖 3:電磁屏蔽仿真
耦合和場分布分析
該軟件可以仿真不同元件之間的耦合,例如 PCB 走線和元件。它還可以分析內部電磁場分布。
系統級協同仿真
CST 通過與 PCB 設計工具集成,促進系統級 EMC 優化。它還支持根據各種標準(包括 CISPR 和 FCC)進行分析。

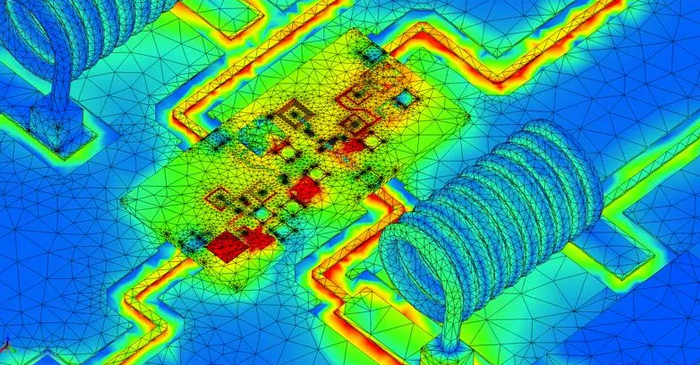

圖 4:復雜系統中 PCB 的 EMC 仿真
使用 CST 進行 EMC 設計的實用技巧
模型構建與簡化
在 CST 中進行有效的建模需要關注關鍵特征,并在可能的情況下利用對稱性和陣列特征。可以在 CST 中直接導入或構建幾何結構,并且應用準確的材料屬性至關重要。
網格劃分策略
選擇合適的網格劃分策略對于獲得準確的仿真結果很重要。六面體網格通常用于低頻應用,而四面體網格適用于具有尖銳邊界的結構。CST 還支持網格的自適應細化。
求解器選擇與設置
求解器的選擇取決于具體的分析。時域求解器適用于寬帶和快速響應分析,而頻域求解器更適合窄帶和諧振分析。FIT 求解器常用于微波設備,而 FEM 求解器適用于復雜幾何結構。
CST 中的優化設計
CST Optimizer 提供了強大的功能來改進 EMC 設計:
· 參數優化: 這允許優化幾何形狀和材料屬性等參數。
· 多目標優化: 工程師可以同時優化多個目標,如 S 參數、增益和效率。
· 仿真模式: 優化器支持直接仿真和基于模板的后處理。
· 自定義優化設置: 用戶可以定義自定義設置,包括算法、收斂標準和迭代次數。

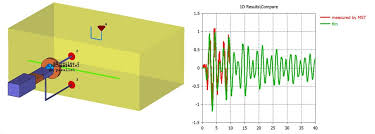

圖 5:CST 中的多參數優化界面
案例研究
文章介紹了幾個案例研究,展示了 CST 在 EMC 設計中的應用:
1.電機控制器 EMC 仿真:本研究涉及使用 SVPWM 波形生成和簡化的零序注入方法來提高母線電壓利用率。
2.電動汽車 EMC 仿真:本案例強調了線束建模對于電動汽車 EMI/EMS 的重要性,并包括結合軸承模型和電容端口放置的三維軸電壓仿真。
3.電機堵轉 EMC 仿真:本研究分析了電機堵轉(零速)條件下的飽和效應,并根據 GBT 18488.2:2015 評估了非正弦電流和 EMC 性能。
4.電磁屏蔽窗網格設計:本案例涉及在硅基板上設計金屬網格,以優化紅外透射率和 EMI 屏蔽效能,使用 CST 優化網格周期和線寬。
結論與展望
CST 在 EMC 設計中的價值
CST Studio Suite 通過實現早期問題檢測、提供寬帶和全頻譜仿真功能、支持多物理場耦合、提供強大的優化工具以及輔助符合標準,在 EMC 設計中提供了重要的價值。
未來方向
該領域的未來發展方向包括集成人工智能以實現智能仿真和設計、更復雜的多物理場耦合、增加對云和 HPC 加速的使用,以及更好地與數字化設計工作流程集成。
