在當今瞬息萬變的工業設計與制造領域，3DEXPERIENCE CATIA（以下簡稱CATIA）作為 Dassault Systèmes 旗下的旗艦級產品生命周期管理（PLM）解決方案，已成為工程師、設計師和制造專業人士不可或缺的工具。它不僅是一個三維建模軟件，更是一個集設計、工程、制造、仿真和數據管理于一體的綜合平臺。
本文將為您描繪一條清晰的CATIA進階之路，從初學者掌握基礎操作到駕馭復雜參數化建模，幫助您逐步提升技能，釋放CATIA的強大潛能。
對于初學者而言，掌握CATIA的基礎操作是邁向成功的首要步驟。這個階段的核心是熟悉軟件界面、基本工具以及最常用的工作臺——零件設計（Part Design）。
學習要點：
1. 界面熟悉與環境設置：
1. 了解CATIA的模塊化工作環境，掌握文件的新建、打開、保存。
2. 熟悉特征樹（Specification Tree）、羅盤（Compass）、工具欄和視圖操作（平移、旋轉、縮放）。
3. 個性化設置工作臺，提高工作效率。
2. 草圖繪制（Sketcher）：
1. 學習草圖的創建、編輯，掌握**幾何約束（Geometric Constraints）和尺寸約束（Dimensional Constraints）**的應用。
2. 理解草圖在三維建模中的重要性，以及如何創建完全約束的草圖。
3. 常用工具：點、線、圓、弧、矩形、樣條曲線等。
3. 零件設計（Part Design）基礎操作：
1. 拉伸（Pad）、旋轉（Shaft）、孔（Hole）、倒角（Chamfer）、圓角（Fillet）：這是構建實體模型最基本的特征，理解其作用和應用場景。
2. 抽殼（Shell）、肋（Rib）、槽（Groove）：掌握這些特征用于創建更復雜的幾何形狀。
3. 陣列（Pattern）、鏡像（Mirror）：利用這些工具提高建模效率，創建重復或對稱的結構。
4. 特征管理與修改：
1. 理解CATIA的特征樹結構，掌握特征的編輯、重排序和刪除。
2. 學習如何通過修改草圖或特征參數來修改模型。
5. 裝配設計（Assembly Design）初步：
1. 了解裝配體的概念，學習如何導入零件并進行基本定位。
2. 初步接觸裝配約束（Assembly Constraints），如重合、接觸、偏移等。
目標： 能夠獨立完成簡單的實體零件建模，并進行基本的裝配。
掌握了實體建模后，下一步就是邁向曲面設計。在工業設計中，許多產品都具有復雜的流線型外觀，這需要CATIA強大的曲面設計能力。同時，深入理解裝配管理，對于復雜產品的開發至關重要。
學習要點：

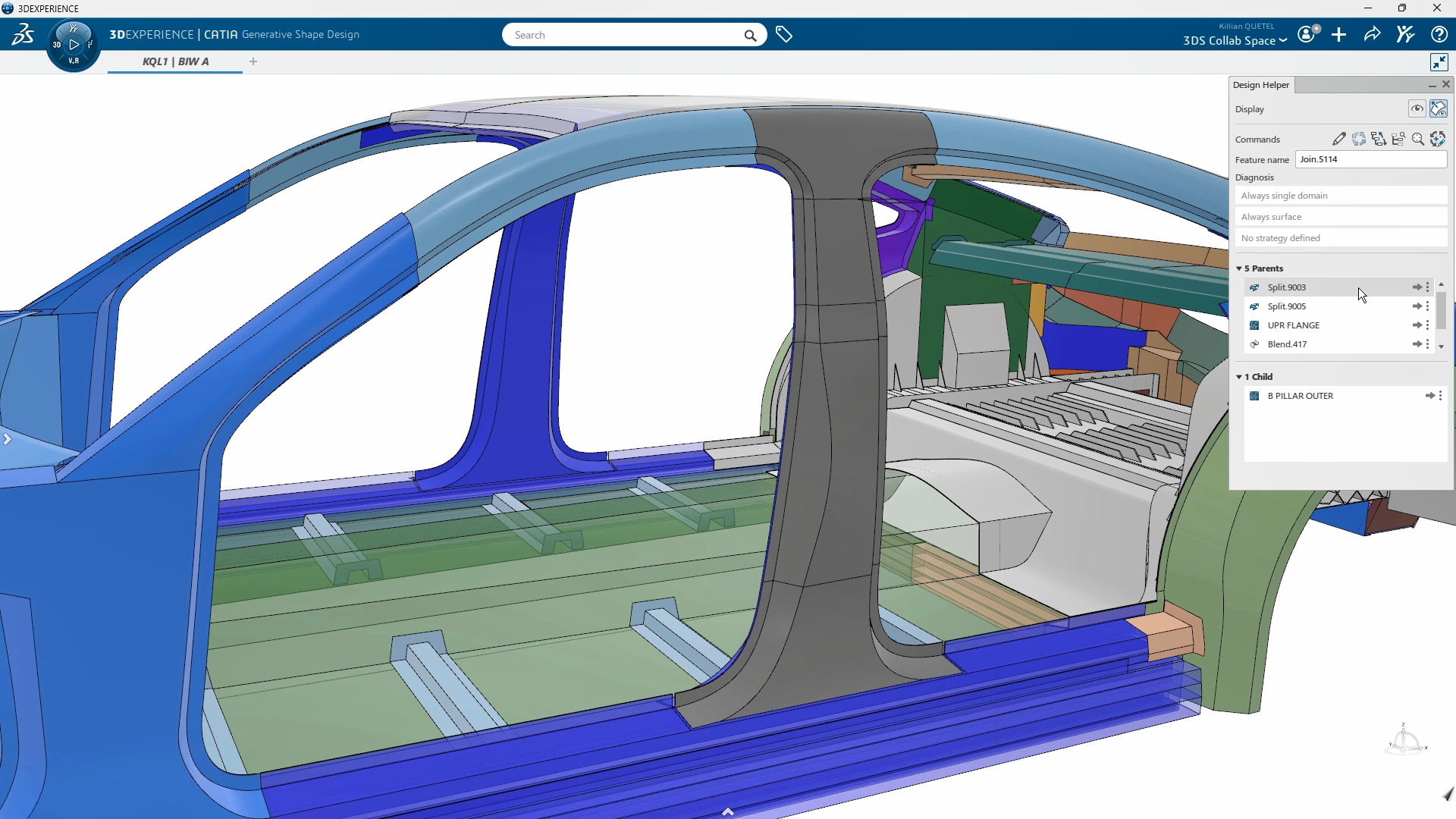

1. 創成式曲面設計（Generative Shape Design - GSD）入門：
1. 理解曲面與實體的區別，以及曲面在工業設計中的應用。
2. 點、線、曲線、平面：這是構建曲面的基本元素。
3. 拉伸曲面（Extrude）、旋轉曲面（Revolve）、掃描曲面（Sweep）：掌握這些基礎曲面創建方法。
4. 填充曲面（Fill）、多截面曲面（Multi-Sections Surface）：創建更復雜的自由曲面。
5. 邊界（Boundary）、連接（Join）、修剪（Trim）、分割（Split）：曲面編輯的核心工具，用于修整和組合曲面。
2. 曲面質量分析：
1. 學習斑馬線分析（Zebra Analysis）、**曲率分析（Curvature Analysis）**等工具，評估曲面質量。
2. 理解G0、G1、G2連續性的概念，以及它們在設計中的重要性。
3. 高級零件設計技巧：

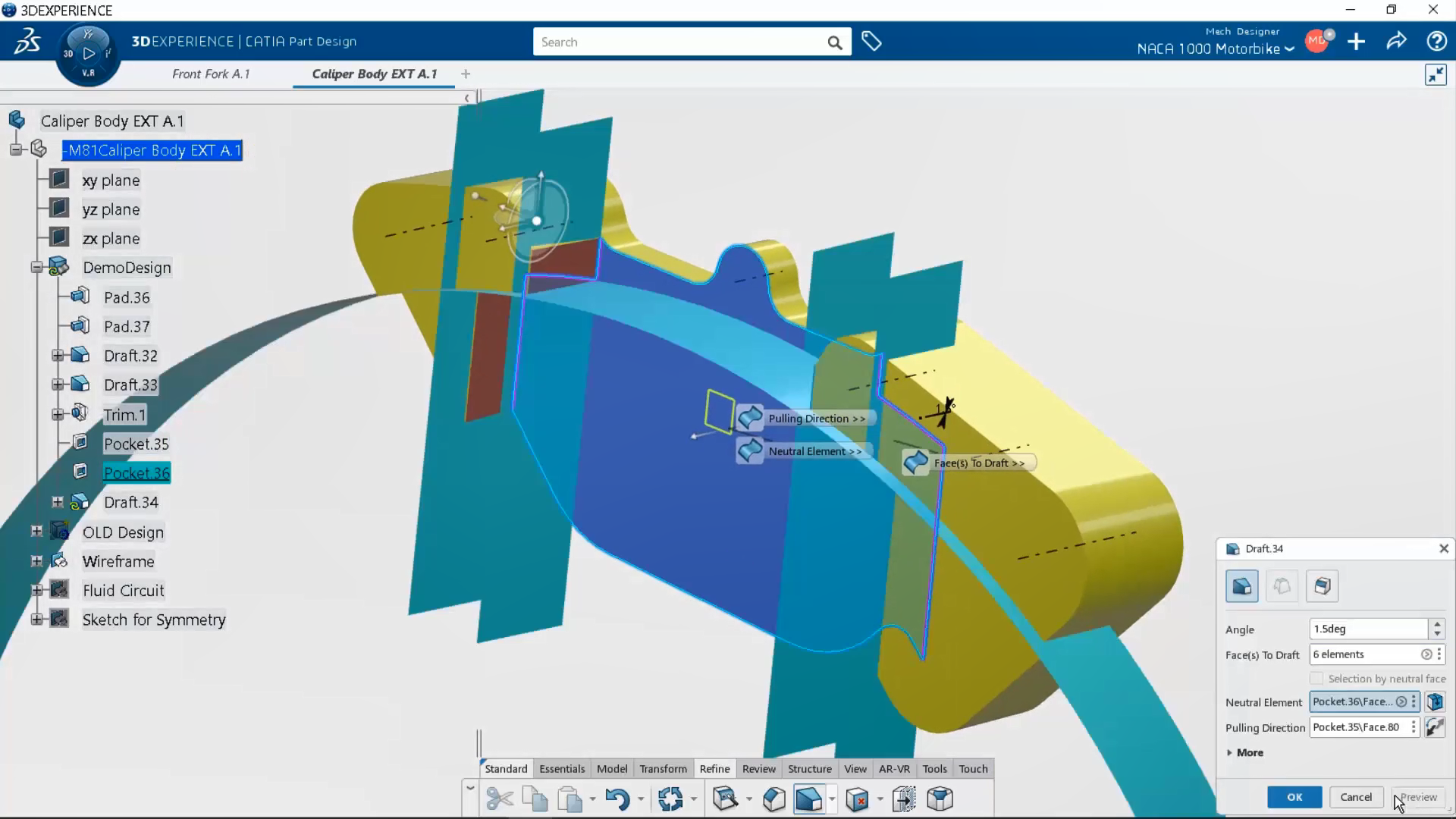

1. 拔模（Draft）、實體化（Thick Surface）：將曲面轉化為實體或為實體添加拔模角度。
2. 高級圓角（Advanced Fillet）、變形（Deform）：創建更復雜的圓角和進行局部模型變形。
4. 高級裝配設計：
1. 裝配約束的深入應用：理解不同類型約束的優先級和相互作用。
2. 爆炸視圖（Exploded View）：創建裝配體的爆炸圖，用于展示零件關系。
3. 機構仿真（DMU Kinematics）：了解基本的運動學仿真，驗證裝配體的運動功能。
目標： 能夠創建和編輯中等復雜度的自由曲面，并進行相對復雜的裝配設計，初步進行機構運動仿真。
進入這個階段，您已經不僅僅是CATIA的用戶，更是一位能夠利用其強大功能解決實際工程問題的專家。參數化設計、A級曲面建模以及與其他模塊的協同是本階段的重點。
學習要點：
1. 參數化設計與知識工程（Knowledge Advisor）：
1. 參數和關系（Parameters and Relations）：創建和管理模型的參數，并通過公式建立參數間的關系。
2. 規則（Rules）、檢查（Checks）、反應（Reactions）：利用知識工程模塊實現設計自動化和設計規則的校驗。
3. 設計表（Design Table）：通過表格驅動模型，實現系列化產品的快速設計。
4. 用戶定義特征（User Defined Feature - UDF）：創建可重用的自定義特征，提高設計效率。
2. A級曲面專家（Class-A Expert）：
1. 理解A級曲面在汽車、航空等行業中的重要性，追求曲面的完美光順和視覺質量。
2. 多邊形曲面（Mesh Surface）、逆向工程（Reverse Engineering）：處理掃描數據，進行逆向建模。
3. 高級曲線創建：螺旋線、等距曲線、投影曲線等，用于構建復雜曲面。
4. 曲面連續性控制（G3、G4）：追求更高質量的曲面，滿足對外觀和氣動性能的嚴苛要求。
5. 細分曲面（Subdivision Surface）：了解利用細分曲面進行自由造型的潛力。
6. 熟練運用各種曲面分析工具，如反射線、高光分析，確保曲面質量達到A級標準。
3. 工程圖（Drafting）與尺寸標注：
1. 掌握工程圖的創建、視圖布局、尺寸標注和公差標注。
2. 理解工程圖與三維模型的關聯性。
4. 與其他模塊的協同：
1. 了解與模具設計（Mold Tooling Design）、加工（Machining）、人機工程（Human Factors Ergonomics）等模塊的接口和協同工作流程。
2. 數據交換：與其他CAD軟件進行數據導入導出（如STEP, IGES）。
目標： 精通CATIA的各項高級功能，能夠獨立完成高度復雜的參數化A級曲面建模，并滿足產品從概念設計到制造的全流程需求。
展望
CATIA的進階之路并非一蹴而就，它需要持續的學習、實踐和項目經驗的積累。從基礎的實體建模到復雜的曲面設計，每一步都意味著您對軟件理解的加深和解決問題能力的提升。
學習建議：
· 理論與實踐結合： 掌握工具的同時，更重要的是理解其背后的設計原理和工程應用。
· 多做項目案例： 理論知識只有在實際項目中才能得到最好的檢驗和鞏固。
· 參考官方文檔和社區： CATIA擁有龐大的用戶社區和詳盡的官方文檔，善用這些資源。
· 持續學習： CATIA的功能不斷更新和擴展，保持對新技術的學習熱情。
成為一名真正的CATIA專家，意味著您能夠將創意變?yōu)楝F實，將復雜的設計問題轉化為優雅的解決方案。祝您在CATIA的進階之路上取得豐碩的成果！
