Modsim 通過解決工業研發問題引入,旨在統一建模和仿真流程。研究表明,它整合了 CATIA 和 SIMULIA 技術,提供了一個共同的用戶界面和數據模型,從而打破了傳統設計與仿真之間的壁壘。證據傾向于支持 Modsim 在多學科協作和準確仿真預測方面的優勢,尤其是在電動車(EV)和電動垂直起降飛機(eVTOL)等復雜工程項目中。
一、ModSim核心功能
Modsim 的核心功能包括:
· 打破設計與仿真壁壘:傳統上,設計和仿真是分離的流程,容易因數據不同步導致錯誤。Modsim 通過在 3DEXPERIENCE 平臺上整合這兩者,減少了數據傳遞的摩擦,確保仿真基于最新的設計數據。
· 多學科協作:它提供了一個共享平臺,允許結構工程、流體動力學和電磁學等不同學科的團隊協作,管理設計意圖、需求和仿真結果。
· 準確的仿真預測:通過將仿真直接與產品需求和關鍵績效指標(KPIs)關聯,Modsim 提高了預測的可靠性和準確性,這對驗證設計至關重要。
圖1 Modsim一體化建模仿真
此外,Modsim 還通過自動化重復任務、加速設計探索和簡化零件采購,進一步提升效率。研究表明,它還實現了仿真的民主化,允許設計師執行基本仿真,從而釋放專家專注于高級分析。
二、工具與平臺
Modsim 依賴于 3DEXPERIENCE 平臺,整合了 CATIA 和 SOLIDWORKS(用于 CAD)以及 SIMULIA 和 DELMIA(用于 CAE)。這些工具作為角色打包,提供高效訪問所有必要應用的能力。例如,2024 年 R2024x 版本新增了 Suspension Analyst 和 Concept Structure Engineer 角色,進一步擴展了 Modsim 的功能。
三、工業研發應用
Modsim 特別適用于解決工業研發中的復雜挑戰,如開發更清潔的汽車或縮短開發周期。Jaguar Land Rover 等公司已大量投資于 3DEXPERIENCE 平臺,認為其提供了所需的緊密整合和仿真信心。例如,MODSIM Unified Modeling & Simulation | SIMULIA - Dassault Systèmes 提到,Modsim 支持嵌入需求和設計意圖,直接捕獲設計和仿真流程。

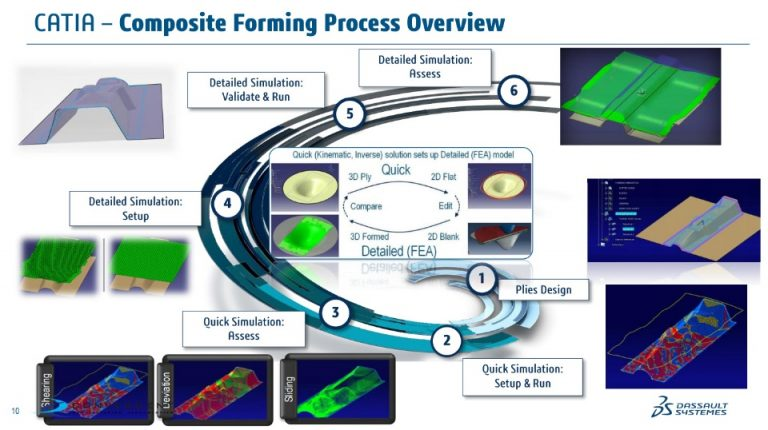

圖2 Modsim應用于工業研發
詳細功能表
以下表格總結了 Modsim 的關鍵功能和細節:
功能 |
細節 |
定義 |
統一 CAD 和 CAE 為一個基于 PLM 的活動,完全關聯模型和仿真。 |
涉及工具 |
CATIA, SOLIDWORKS (CAD), SIMULIA, DELMIA (CAE) 在 3DEXPERIENCE 平臺上。 |
打破壁壘 |
消除數據傳遞,減少因 CAD 數據過時導致的錯誤。 |
多學科協作 |
提供共享平臺,管理設計意圖、需求和仿真結果,跨團隊協作。 |
準確仿真預測 |
將仿真與產品需求和 KPIs 關聯,提升可靠性。 |
自動化 |
專家自動化重復任務,創建可擴展解決方案,降低專業需求。 |
仿真民主化 |
設計師執行基本仿真,釋放專家專注于高級分析。 |
效率提升 |
加速設計探索,簡化零件采購,優化變更管理。 |
圖3 Catia和Simulia聯合建模仿真
四、結論
Modsim 是工業研發中的變革性工具,通過 3DEXPERIENCE 平臺統一 CATIA 和 SIMULIA 技術,打破設計與仿真的壁壘,促進協作并提升仿真準確性。其在電動車和航空航天等領域的應用展示了其潛力。
