為什么進行仿真？
一次性設計成功是產品研發的理想境界。通過對虛擬樣機進行電磁仿真能幫助您縮短設計迭代周期。仿真能夠從開發的最初階段讓系統和組件在其所處的環境中進行分析與優化。這樣能夠加快設計流程，降低開發成本，加快市場投放速度。
為什么選擇 CST 工作室套裝？

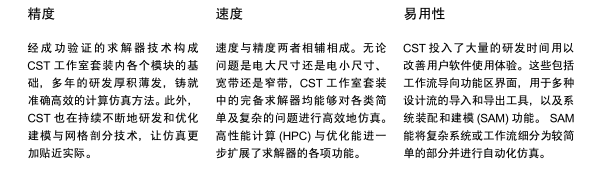

CST 工作室套裝®是用于設計、仿真和優化電磁系統的完備工具，被世界各地優異的技術和工程公司所廣泛采用。CST ® 產品的三大支柱是精度、速度和易用性。

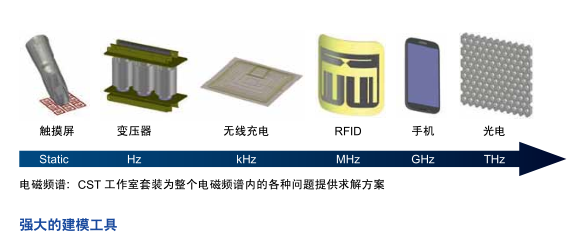

以上述三個概念為核心，CST 工作室套裝在眾多領域已得到工程師、設計師和研究人員的廣泛使用，包括微波、RF 與光學、EDA 與電子、電磁兼容性 (EMC)、粒子動力學、靜場和低頻等領域。
精度

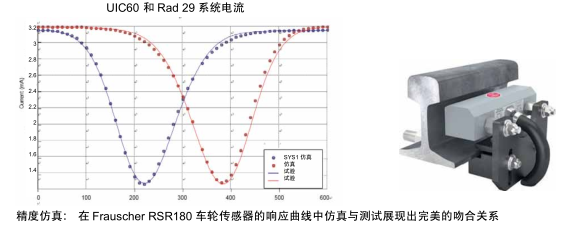

“CST 工作室套裝讓我們具備了快速準確地對我們的傳感器建模的能力，包括實驗中都無法實現的各種與周邊環境的復雜交互。這一更豐富的認知對于設計我們未來幾代傳感器而言?xún)r(jià)值不可估量。另外，CST 員工的友善和能力出眾也值得稱贊，他們對于我們模型的研發成功做出了盡管是間接的但是同等的貢獻。”——加文·蘭開斯特 (Gavin Lancaster) 博士，福豪盛傳感器技術有限公司研發傳感器部門開發人員
Complete 完備的技術
為確保 CST 仿真技術保持持續領先地位，其求解器處于不斷研發的進程中，CST 將數十年研發成就持續不斷地融匯于準確高效的計算方法中。極高的精度讓在眾多應用領域使用 CST 工作室套裝的客戶能夠構建出模擬真實器件行為的“虛擬樣機”，節省設計周期中的時間與成本。提供的求解器類型包括用于高頻和低頻問題的通用時域 (TimeDomain) 和頻域 (Frequency Domain) 求解器，以及全波積分方程 (Integral Equation) 求解器、本征模 (Eigenmode) 和高頻漸進(Asymptotic) 求解器、自洽互作用 (PIC) 求解器、靜場（Statics）和多物理場（Multiphyscis）求解器以及眾多專用求解器。這些求解器為解決多種應用提供準確通用的方法。對于很多應用，可以對同一模型上使用多種仿真方法。CST 完備的技術方法允許用戶在同一界面下通過對比不同求解器的結果來驗證仿真結果的準確性。通過這種相互檢驗，能增強對于仿真結果準確性的信心 。
真實仿真：真實材料模型和電路元件讓這一 SMD 濾波器能以極高精度進行仿真。精確的仿真要求精確的模型。這意味著模型必須能夠準確反映現實對象并且能捕獲可能影響其電磁性能的所有狀態。CST 工作室套裝可提供強大的建模環境和 CAD 導入工具，幫助用戶為系統構建實用的、有代表性的模型。在很多應用領域，例如磁學和光學，典型的電磁效應純粹是由器件中使用的非線性材料產生的。CST 工作室套裝包含大量材料模型，能用于對各種各樣的現象進行仿真，包括等離子體和光電效應、鐵磁性、二次電子發射和生物熱效應。真正的瞬態電磁 / 電路協同仿真，能將二極管和晶體管等非線性組件整合至 3D 模型中。時域仿真的寬帶特性意味著能自動將多種諧波考慮在內。測試數據 也能導入到 CST 工作室套裝中，例如樣本材料的屬性、天線的近場或是半導半導體器件的 S 參數。這些都能集成到模型內，使其能更接近真實的物理模型。CST 工作室工作室套裝內的材料類型包括：■ 非線性熱和生物熱傳導材料
■ 鐵氧體
多物理場
電磁學與其他物理場有著緊密的聯系，包括力學和熱力學。因此，從電機和發電機到電磁爐和微波爐，多物理場分析成為眾多不同組件設計的必需。在許多情況下，電效應和磁效應難以與熱效應和機械效應分開，例如，大功率濾波器在使用時會發熱，這樣會導致濾波器產生熱形變從而影響濾波性能。為計算這些錯綜復雜的熱效應和力效應， CST 工作室套裝提供穩態熱求解器、瞬態熱求解器、共軛熱傳遞(CHT) 求解器和結構應力求解器。這些多物理場求解器與電磁求解器緊密配合，并且使用系統裝配和建模(SAM) 架構（見第 21 頁）即能自動設置仿真。通過 SAM，計算出的溫度分布和形變能傳遞回電磁仿真，供開展敏感度分析，也能進行收斂性分析，用于計算包含電磁 - 熱反饋回路的器件的穩態解。為支持多物理場仿真，CST 工作室套裝支持一系列非線性和溫變材料。對 MRI 和 RF 透熱療法等生物學應用，身體組織的獨特?zé)釋傩裕珉S身體溫度變化的血流的冷卻效應，可能會給體內溫度造成嚴重影響。包括生物熱傳導方程在內的熱求解器能對安裝到人體內的裝置開展真實仿真。此外，共軛熱傳遞 (CHT) 求解器還具備計算流體動力學的功能，能仿真流經器件的空氣流，以便為電子器件的散熱進行建模。
高魯棒性，高精度網格
在仿真中，結構和場被離散化到網格上。每增加一個網格都會增大仿真的計算資源需求，這意味著如果能用盡量少的網格單元準確描述模型則會帶來優勢。CST 工作室套裝可提供六面體和四面體體網格以及三角形和四邊形混合表面網格，為不同狀況提供不同的適用方法。為在不影響性能的情況下改善六面體網格的準確性，CST 工作室套裝在其時域求解器中使用了理想邊界擬合 (PBA)® 技術。PBA 保持了常規階梯網格的速度優勢，同時又能在不使用極高密度網格的情況下就能準確地對曲面結構進行網格剖分，使得仿真速度和精度達到了統一。曲面元使得四面體網格和表面網格不管在高頻還是低頻仿真中都極具優勢。此外，CST 頻域求解器的網格加密算法是真正幾何結構自適應。真正幾何結構自適應永遠對原始的未經任何近似的模型結構進行網格加密平滑，能極大的提高仿真精度。
