Modbus 通信是工業自動化中廣泛使用的通信協議。它主要分為三種類型：Modbus TCPIP、Modbus RTU 和 Modbus ASCII 。Modbus TCPIP 使用以太網通信，而 Modbus RTU 和 Modbus ASCII 使用串行線路通信 。

除了 PLC，這些協議還可用于許多設備，如火災報警器、變頻驅動器、PID 控制器等 。這意味著，現在許多設備都提供這些協議，以便用戶可以從中獲取盡可能多的數據 。

因此，PLC 程序員需要知道有許多軟件可用于測試這些設備中的協議 。Modscan 是最常用和最簡單的軟件之一 。在本文中，我們將介紹如何使用 Modscan 軟件檢查 Modbus 通信 。

ModScan 軟件

在您的 PC 上下載 Modscan 安裝文件后，您將看到以下文件 。如圖所示，雙擊應用程序文件 。軟件將直接運行，無需安裝 。

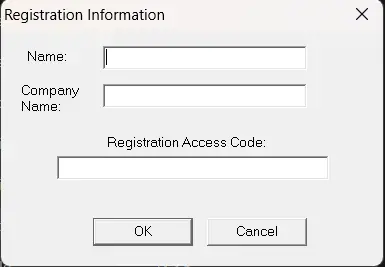

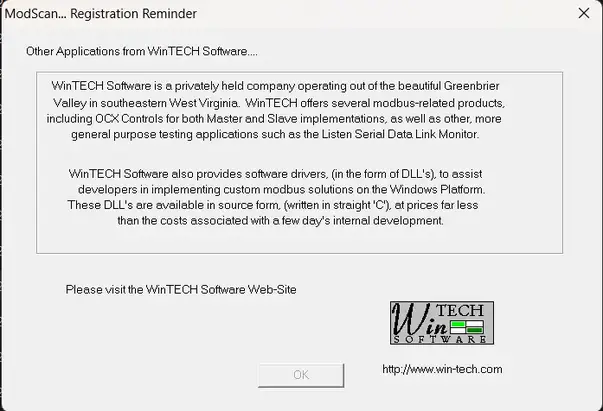

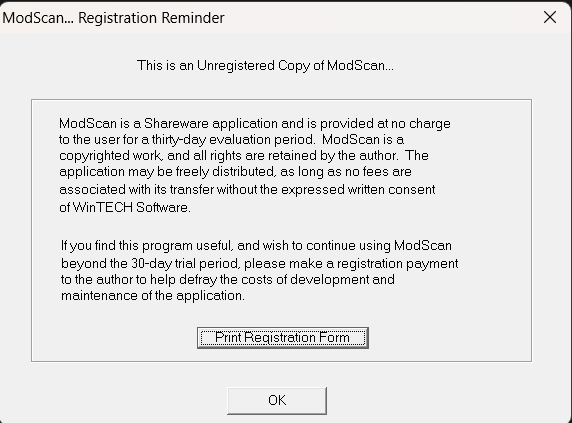

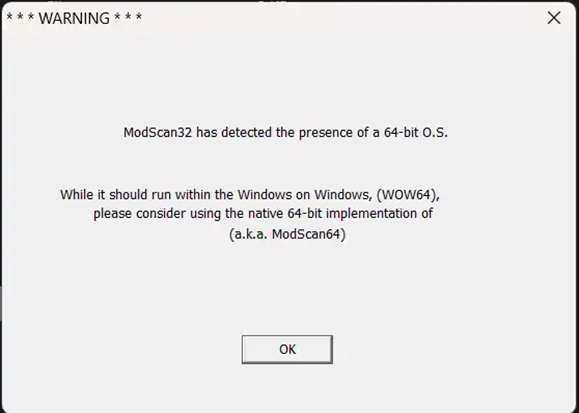

運行此應用程序后，您會收到四個要求用戶注冊的彈出窗口 。如下圖所示 。

每次彈出窗口出現時，您只需按下 Esc 按鈕即可 。這意味著您可以運行軟件進行演示，通常為 5 分鐘 。然后，軟件將過期，您必須關閉軟件窗口并再次按照步驟重新啟動它 。

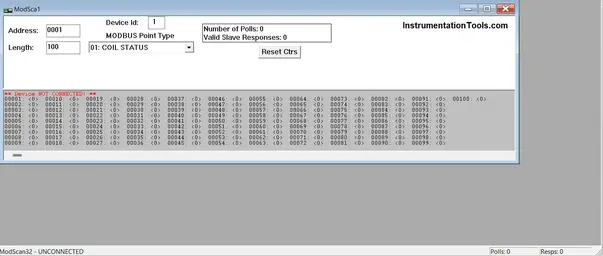

關閉所有四個窗口后，您將看到如下圖所示的窗口 。這是主要的運行窗口 。

在這里，您必須選擇建立與連接設備的成功 Modbus 通信所需的所有參數 。首先輸入以下詳細信息：寄存器地址、長度、設備 ID 和寄存器類型（功能碼） 。輸入所有這些參數后，下一步是連接設備 。

單擊工具欄“連接”選項卡中的“連接”，您將看到如下圖所示的彈出窗口 。此設置允許您通過選擇以下三種協議中的任意一種來連接設備：TPCIP、RTU 和 ASCII 。

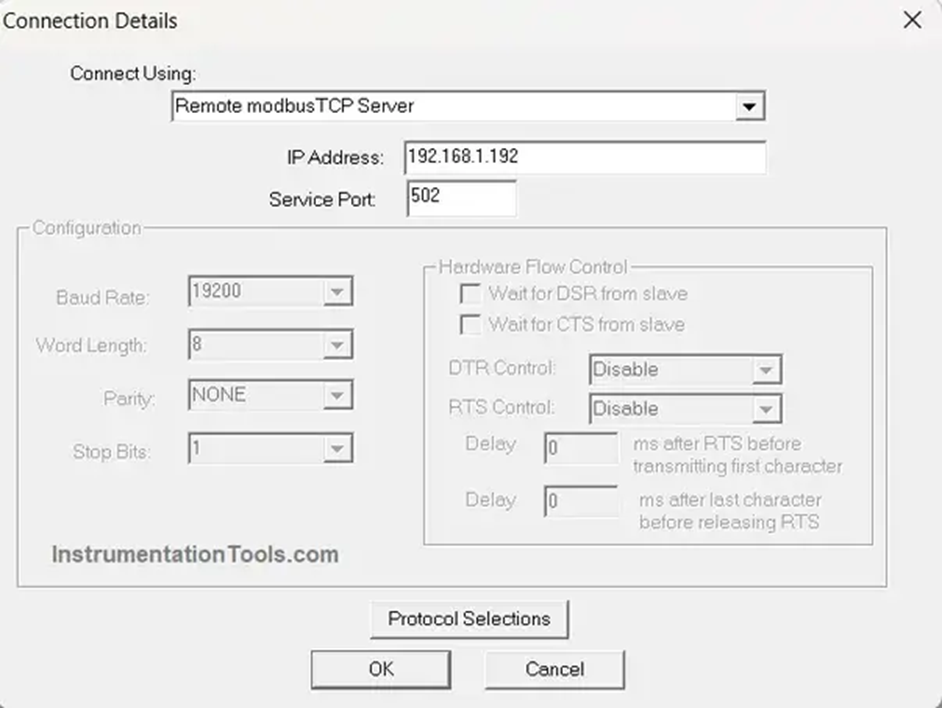

如果您連接到 Modbus TCPIP 設備，只需選擇如下圖所示的“遠程 Modbus TCP 服務器”，并在下一個選項卡中輸入設備的 IP 地址（如下圖所示為 192.168.1.192） 。將服務端口保持為 502，然后點擊“確定”按鈕 。

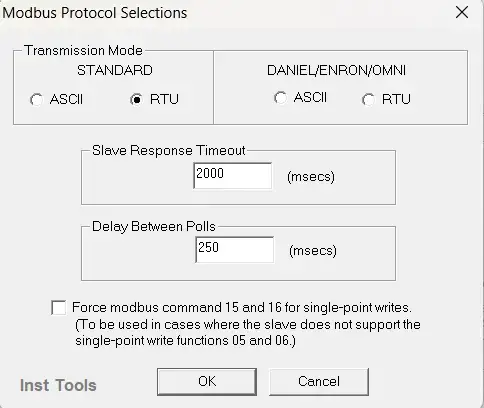

如果您連接到 Modbus RTU 或 ASCII 設備，則首先單擊如下圖所示的協議選擇，您將看到以下彈出窗口 。在此之前，將“連接使用”選項卡更改為您的 PC 的 COM 端口 。例如，如果您已將 USB 轉串口轉換器連接到 PC 的 COM1，則選擇如下圖所示的選項，并輸入波特率、數據長度、奇偶校驗和停止位等詳細信息 。

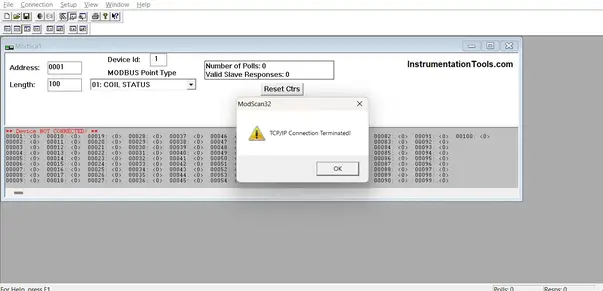

單擊“確定”后，如果設備已與 PC 建立通信，則會顯示值，否則會給出錯誤，指示問題所在 。您可以如下圖所示更改顯示格式選項，以所需的格式查看數據 。

通過這種方式，我們了解了如何在 PC 上使用 Modscan 軟件檢查與設備的 Modbus 通信
