1. 引言

在現代產品開發過程中，設計與仿真之間的協同一直是工程師面臨的一大挑戰。傳統的設計流程通常需要在多個軟件工具之間進行切換，這不僅增加了數據轉換的風險，還降低了工作效率。達索系統的Modsim（Modeling with SIMulation）提供了一站式的解決方案，將建模和仿真集成到統一的環境中，實現了設計與仿真的無縫銜接。本報告將深入探討達索Modsim的功能特點、應用場景以及與傳統設計仿真工具相比的優勢，為企業選擇合適的工具提供參考。

2. Modsim的概念與核心價值

Modsim是達索系統3DEXPERIENCE平臺上的一個功能模塊，它將計算機輔助設計（CAD）和計算機輔助工程（CAE）集成到統一的環境中，打破了工程和仿真部門之間的孤島，實現了真正的虛擬孿生體驗。通過Modsim，設計工程師可以在產品開發的早期階段直接進行仿真分析，而無需等待專門的仿真工程師介入，從而大大加速了產品開發過程。

Modsim的核心價值在于其提供了一個統一的平臺，使設計和仿真能夠在一個環境中協同工作，基于單一數據源和統一的用戶界面，實現設計與仿真的快速迭代。這種集成化的方法不僅提高了設計驗證的質量，還縮短了驗證時間，使工程師能夠在開發的早期階段發現并解決問題。

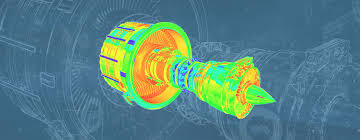

圖1：Modsim將CAD與CAE集成在統一平臺上

3. Modsim的主要功能特點

3.1 集成化的建模與仿真環境

Modsim將建模和仿真統一到一個通用數據模型上，在3DEXPERIENCE平臺上提供了一個單一用戶體驗。這意味著設計工程師可以在同一個環境中進行3D建模和仿真分析，無需在多個軟件工具之間切換或進行數據轉換。

在Modsim環境中，設計模型可以直接用于仿真分析，材料參數、厚度信息等各種設計數據都可以直接繼承到仿真模型中。這種直接的繼承不僅簡化了工作流程，還減少了數據錯誤和不一致的風險。

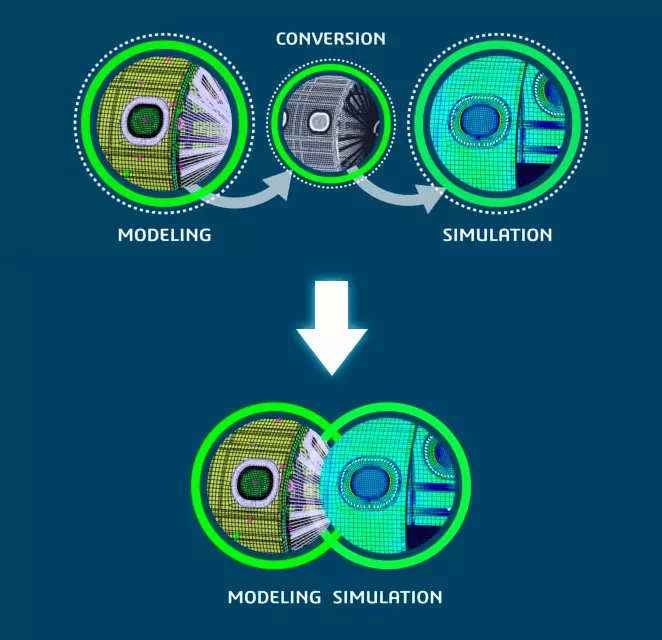

圖2：Modsim提供統一的建模與仿真環境

3.2 多物理場仿真能力

Modsim支持多種物理場的仿真分析，包括結構仿真、流體動力學、熱分析和電磁分析等。通過在統一平臺上集成SIMULIA仿真軟件，Modsim為工程師提供了全面的仿真工具。

例如，在結構仿真方面，Modsim可以幫助工程師評估產品的強度、剛度和耐久性；在流體動力學方面，它可以用于分析流體流動、壓力和流量；在熱分析方面，它可以模擬熱傳遞、溫度分布和熱應力等。這種多物理場仿真的能力使工程師能夠全面評估產品的性能和可靠性。

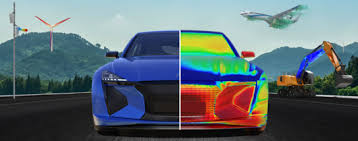

圖3：Modsim支持多物理場仿真分析

3.3 參數化優化

Modsim提供了參數化優化功能，可以根據仿真結果自動調整設計參數，找到最佳的產品設計方案。這種優化能力在產品設計中非常有價值，可以幫助工程師在滿足性能要求的同時，實現重量最輕、成本最低或性能最佳的設計。

例如，在航空航天領域，通過多次仿真迭代，工程師可以確保飛行器的結構在重量最小的情況下滿足強度和剛度的要求。在汽車行業中，參數化優化可以幫助工程師優化車身結構，以提高碰撞安全性能并減輕重量。

圖4：Modsim的參數化優化功能

3.4 實時協同與反饋

Modsim實現了設計和仿真數據的實時協同。這意味著當設計模型發生變化時，仿真模型會自動更新，工程師可以立即看到設計變更對產品性能的影響。這種實時反饋機制加速了設計迭代過程，使工程師能夠更快地找到最優設計方案。

3.5 前期概念設計優化

Modsim不僅支持詳細設計階段的仿真分析，還可以在概念設計階段提供優化支持。通過將概念結構工程應用與概念空氣動力學行業工作流程相結合，Modsim可以為新概念的結構設計提供快速參數化，并在聯合參數空間中優化氣動形狀和流面結構。

4. Modsim的工作流程

4.1 概念設計階段

在概念設計階段，工程師可以使用Modsim快速創建產品模型并進行初步仿真分析。通過在早期階段引入仿真，工程師可以跨多個領域驗證功能的性能，并與仿真分析師共享相同的數據。

Modsim的參數化優化功能可以幫助工程師在概念設計階段就確定最佳的設計方向，避免在后期發現設計問題時進行重大修改。

4.2 詳細設計階段

在詳細設計階段，Modsim允許工程師在CAD環境中直接進行仿真分析，無需將模型導出到其他軟件工具。設計模型可以直接用于仿真分析，材料參數、厚度信息等各種設計數據都可以直接繼承到仿真模型中。

工程師可以使用Modsim的多物理場仿真能力，全面評估產品的性能和可靠性。通過實時查看仿真反饋，工程師可以快速迭代設計，直到滿足所有性能要求。

4.3 優化與驗證階段

在優化與驗證階段，Modsim的參數化優化功能可以幫助工程師找到最佳的產品設計方案。通過自動調整設計參數，Modsim可以顯著減少設計優化所需的時間和工作量。

仿真結果可以用于改進設計，甚至可以直接使用自動參數化或非參數化優化對其進行優化。這種迭代優化過程可以確保最終設計不僅滿足性能要求，還具有最佳的成本效益。

5. Modsim與傳統設計仿真工具的對比

5.1 操作便捷性

傳統設計仿真流程通常涉及多個軟件工具，包括CAD軟件、網格劃分工具和仿真求解器等。工程師需要在這些工具之間切換，進行數據轉換和管理，這不僅增加了工作量，還增加了出錯的風險。

相比之下，Modsim提供了一個統一的平臺，集成了建模和仿真功能，使工程師可以在同一個環境中完成從設計到仿真的整個過程。這種一體化的解決方案大大簡化了工作流程，提高了操作便捷性。

5.2 結果準確性

在傳統設計仿真流程中，數據轉換是影響結果準確性的一個重要因素。當設計模型從CAD軟件導出到仿真工具時，可能會丟失一些信息或引入錯誤，從而影響仿真結果的準確性。

Modsim通過在統一平臺上集成設計和仿真，避免了數據轉換的問題，確保了設計數據在仿真過程中的一致性和完整性。這種集成化的方法提高了仿真結果的準確性，使工程師能夠更可靠地基于仿真結果做出設計決策。

5.3 迭代效率

在產品開發過程中，設計迭代是一個重要的環節。每次設計變更都需要進行仿真驗證，這在傳統流程中可能是一個耗時的過程。

Modsim通過提供實時協同和反饋，加速了設計迭代過程。當設計模型發生變化時，仿真模型會自動更新，工程師可以立即看到設計變更對產品性能的影響。這種快速迭代的能力顯著提高了開發效率，縮短了產品上市時間。

5.4 成本效益

傳統設計仿真流程通常需要多種軟件工具和專業人員，這會增加企業的總體擁有成本。

Modsim提供了一站式解決方案，減少了對多種軟件工具的需求，從而降低了企業的投資成本。

此外，Modsim的參數化優化功能可以幫助企業優化產品設計，減輕產品重量，降低成本。例如，通過使用Modsim，一些企業的產品效率提高了40%，重量減輕了20%，資本支出成本降低了8%。

6. Modsim的應用案例

6.1 汽車行業

在汽車行業，Modsim被廣泛應用于車身結構設計、動力總成開發和底盤設計等領域。通過在統一平臺上集成設計和仿真，Modsim可以幫助汽車制造商加速產品開發，提高產品質量，降低成本。

例如，一家汽車制造商使用Modsim進行車身結構優化，通過參數化優化功能，他們成功地減輕了車身重量，同時提高了碰撞安全性能。這不僅提高了產品的競爭力，還降低了制造成本。

圖5：Modsim在汽車行業中的應用

6.2 航空航天行業

在航空航天行業，重量和性能是關鍵因素。Modsim的多物理場仿真能力和參數化優化功能可以幫助航空航天制造商優化產品設計，減輕重量，提高性能。

例如，一家航空航天公司使用Modsim進行飛行器結構設計，通過多次仿真迭代，他們確保了飛行器的結構在重量最小的情況下滿足強度和剛度的要求。這不僅提高了產品的性能，還降低了運營成本。

6.3 高科技行業

在高科技行業，產品開發周期短，技術要求高。Modsim的快速建模和仿真能力可以幫助高科技企業加速產品開發，提高市場競爭力。

例如，一家高科技公司使用Modsim進行產品概念設計，通過在早期階段引入仿真，他們能夠在開發的最早期階段找到最佳的設計方案，避免了后期發現設計問題時的重大修改。這不僅加速了產品開發，還提高了產品質量。

7. Modsim的未來發展

隨著人工智能技術的快速發展，Modsim也在不斷創新和優化。達索系統推出了“AI+MODSIM”方案，為自動化生成復雜產品提供了新路徑。這一方案旨在在產品設計過程中實現可持續性、低成本、高質量和最佳體驗等多重目標。

通過將人工智能與建模仿真結合，Modsim可以幫助工程師更快速地找到最優設計方案，進一步提高產品開發的效率和質量。這種創新的方法代表了產品設計和開發的未來發展方向。

8. 結論

達索Modsim提供了一站式解決方案，將建模和仿真集成到統一的環境中，解決了設計與仿真協同的難題。通過提供集成化的建模與仿真環境、多物理場仿真能力、參數化優化功能和實時協同與反饋機制，Modsim顯著提高了產品開發的效率和質量。

與傳統設計仿真工具相比，Modsim在操作便捷性、結果準確性和迭代效率方面具有明顯優勢。它不僅簡化了工作流程，提高了操作便捷性，還通過避免數據轉換問題，提高了仿真結果的準確性。此外，實時協同和反饋機制加速了設計迭代過程，提高了開發效率。

對于需要在產品開發的早期階段進行仿真分析的企業，Modsim是一個理想的選擇。它可以幫助企業加速產品開發，提高產品質量，降低成本，從而在競爭激烈的市場中獲得優勢。
