在工程仿真領域，接觸摩擦分析是結構力學中的經典難題，尤其是在銷軸連接、密封件設計等場景中，摩擦行為的準確模擬直接影響結果的可靠性。

作為兩大主流仿真軟件，Abaqus和Ansys在操作流程、計算效率、結果精度等方面各有特點。本文由凱思軟件整理基于實際案例（銷子與板的摩擦接觸分析），從五個維度對比兩者的差異，幫你找到更適合的工具。

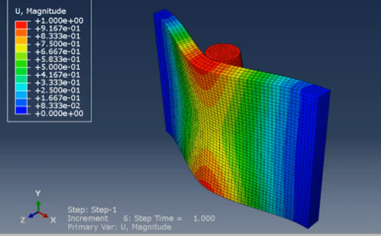

圖1銷子和板的摩擦接觸模型

1. 操作流程：自動化程度決定效率·

Ansys：一鍵式“懶人福音”
Ansys在導入幾何體后，靜力分析模塊可以自動完成材料分配、接觸對生成與裝配，用戶僅需調整關鍵參數（如摩擦系數、網格尺寸）。例如，案例中僅需拖拽分析系統即可完成基礎設置，大幅節省前處理時間。
痛點：自動生成的接觸對可能需要手動校驗，避免遺漏或誤判。

·圖2 Ansys接觸設置

Abaqus：手動操作更靈活
Abaqus需用戶手動定義材料、截面屬性、裝配關系及接觸對，例如導入幾何后需重新創建部件、分配材料并指定相互作用屬性（如懲罰法摩擦系數0.25）。雖然步驟繁瑣，但優勢在于精細化控制。例如，用戶可靈活分割網格，優化局部單元質量。
痛點：學習成本高，新手易被復雜的操作流程勸退。

·

圖3 Abaqus接觸設置

2. 網格劃分：單元數量影響求解速度·

相同幾何與尺寸，結果大不同
案例中，兩者均采用1英寸網格尺寸，但Abaqus通過部件分割生成10248個六面體單元，而Ansys生成20640個單元（數量翻倍）。
結論：Abaqus的網格劃分邏輯更高效，單元數量少且質量高，直接降低求解計算量。

3. 求解效率：CPU與GPU加速對比

圖4 網格劃分

CPU模式：Abaqus碾壓式勝出
Abaqus總CPU時間為167秒，而Ansys耗時592秒（差距近3.5倍）。核心原因是Abaqus的求解器對接觸非線性問題優化更佳，且單元數量少。·

圖5 CPU計算用時

GPU加速：Abaqus兼容性更強
Abaqus支持主流GPU加速（如NVIDIA顯卡），案例中啟用后求解時間進一步縮短至106秒。而Ansys對GPU設備要求苛刻，若未檢測到推薦型號（如作者使用的Quadro P2000未被支持），則無法啟用加速功能。

·

圖6 GPU計算

4. 結果精度：應力與位移差異解析·

位移結果高度一致
兩者在Z方向（銷子移動方向）的位移結果均為1英寸，驗證了模型邊界條件的一致性。

圖7 位移結果比較

應力偏差源于網格與單位制
Abaqus輸出的米塞斯應力為5.55×10? psi，而Ansys結果為1.025×10? psi。差異主要因網格密度不同，且Ansys未明確顯示單位（需用戶自行確認輸入是否為英寸制）。
建議：對比時需統一單位（如將psi轉換為MPa），并確保網格收斂性。

·

圖8 應力結果比較

5. 用戶體驗：實時監控與容錯能力

Abaqus：邊算邊改的“后悔藥”
求解過程中可實時查看中間結果，發現錯誤后可立即終止作業、調整參數并重新提交，避免“等到最后才發現全盤錯誤”的尷尬。·

Ansys：結果出爐前只能干等
用戶需等待求解完全結束后才能查看結果，若中途發現設置錯誤（如邊界條件錯誤），只能重新開始，時間成本較高。

總結：按需選擇，沒有絕對贏家·

選Ansys如果：追求操作便捷性，適合快速驗證概念或新手入門。

選Abaqus如果：需要精細化控制或處理復雜接觸問題，且愿意投入學習成本。

最后的小建議：若硬件支持GPU加速，優先用Abaqus；若追求穩定性和自動化，Ansys更省心。兩者差異本質上是效率與靈活性的權衡，你的需求決定了誰更適合。
